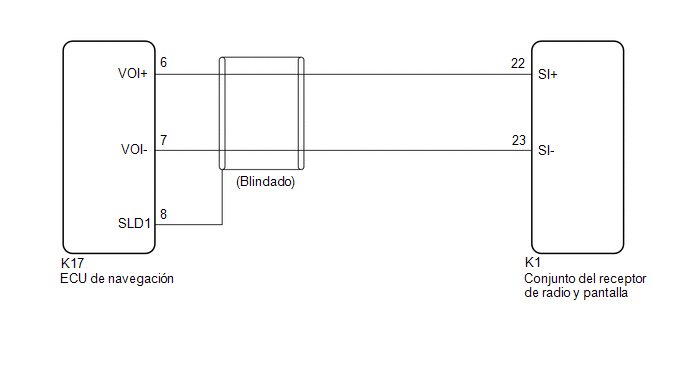

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
| 1. |
COMPRUEBE EL AJUSTE DE LA GUIA POR VOZ |
(a) Compruebe que la configuracion de guia por voz no este desactivada.
OK:
La configuracion de guia por voz no esta desactivada.
| NG | .gif) | CAMBIE LOS AJUSTES DE GUIA POR VOZ A "ON" |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - ECU DE NAVEGACION) |
(a) Desacople el conector K1 del conjunto del receptor de radio y pantalla.
(b) Desacople el conector K17 de la ECU de navegacion.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion Especificada |
|---|---|---|
|
K1-22 (SI+) - K17-6 (VOI+) |
Siempre | Inferior a 1 ? |
|
K1-23 (SI-) - K17-7 (VOI-) |
Siempre | Inferior a 1 ? |
|
K1-22 (SI+) o K17-6 (VOI+) - Masa de la carroceria |
Siempre | 10 k? o superior |
|
K1-23 (SI-) o K17-7 (VOI-) - Masa de la carroceria |
Siempre | 10 k? o superior |
|
K17-8 (SLD1) - Masa de la carroceria |
Siempre | 10 k? o superior |
| OK | | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
