INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL SERVOFRENO
(a) Comprobación de la estanqueidad al aire

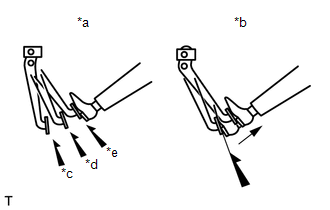

| (1) Arranque el motor y párelo una vez transcurridos 1 o 2 minutos. Pise lentamente el pedal del freno varias veces. Si se puede pisar el pedal del freno hasta casi el suelo la primera vez pero no la 2ª o 3ª, la estanqueidad al aire del conjunto del servofreno es correcta. |
|

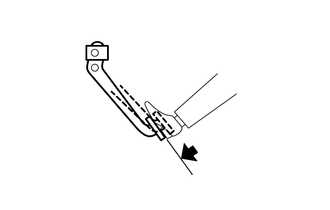

(2) Pise el pedal del freno mientras el motor está funcionando y pare el motor con el pedal del freno pisado.
Si la distancia de reserva del pedal del freno no cambia después de mantener el pedal del freno pisado durante 30 segundos, la estanqueidad al aire del conjunto del servofreno es correcta.
(b) Verificación del funcionamiento

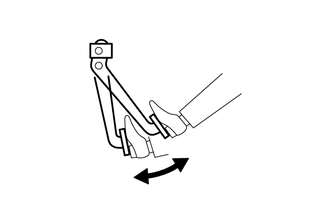

| (1) Pise varias veces el pedal del freno con el interruptor de encendido en posición OFF y compruebe si no cambia la distancia de reserva del pedal del freno al pisar el pedal del freno. |
|
| (2) Pise y mantenga pisado el pedal del freno y arranque el motor. Si el pedal del freno baja ligeramente, el funcionamiento es normal. |
|
