INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

Entre todos los terminales

BLOQUEO

10 k? o superior

6 (ACC) - 7 (AM1)

ACC

Por debajo de 1 ?

6 (ACC) - 7 (AM1) - 8 (IG1)

ON

Por debajo de 1 ?

1 (AM2) - 2 (IG2)

5 (ST1) - 7 (AM1) - 8 (IG1)

START

Por debajo de 1 ?

1 (AM2) - 2 (IG2) - 4 (ST2)

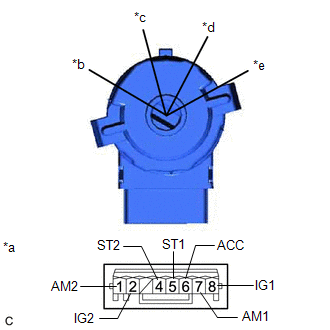

*a

Componente sin mazo de cables conectado

(Conjunto del interruptor de encendido o del motor de arranque)

*b

BLOQUEAR

*c

ACC

*d

ON

*e

ARRANQUE
