EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION
Haga clic aqui .gif)

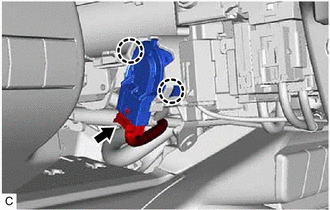

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE
| (a) Desconecte el conector del conjunto del interruptor de encendido o del motor de arranque. |
|
(b) Desenganche las 2 garras y extraiga el conjunto del interruptor de encendido o del motor de arranque del conjunto del soporte de la columna de direccion superior.
