Cuando los sensores detectan un objeto, los siguientes visualizadores informan al conductor de la posición y la distancia hasta el objeto.
La ilustración utilizada es meramente ilustrativa y podría diferir de la imagen realmente visualizada en el visualizador de información múltiple.
■ Visualizador de información múltiple
■ Pantalla del sistema de audio

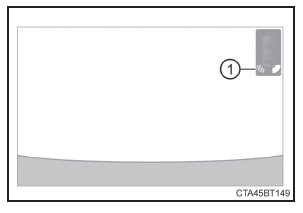

Cuando se detecta un objeto, se muestra una imagen simplificada en la parte superior de la pantalla.
■ Silenciar el sonido del indicador acústico

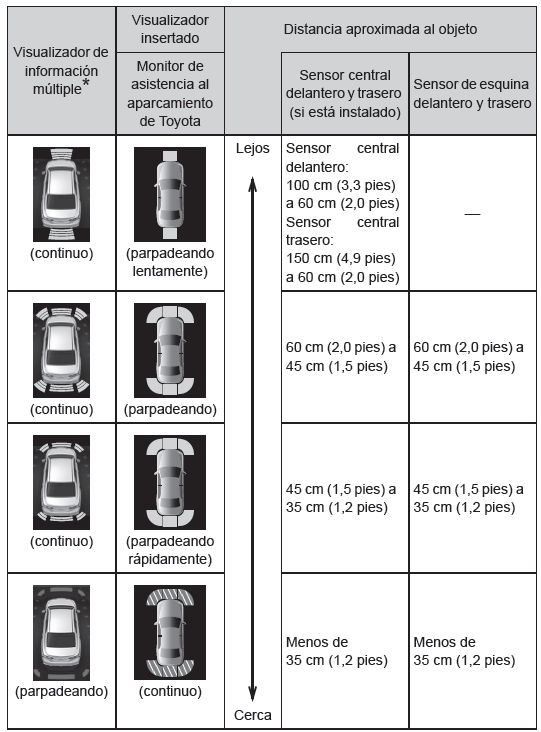

Visualizador de detección del sensor, distancia del objeto
■ Visualizador de distancia
Los sensores que detectan un objeto se encenderán continuamente o parpadearán.
*: Las imágenes pueden ser diferentes de aquellas mostradas en las ilustraciones.
■ Funcionamiento del indicador acústico y distancia a un objeto
Se escuchará un indicador acústico cuando los sensores estén en funcionamiento.
Cuando el vehículo se encuentra a la siguiente distancia del objeto, el indicador acústico suena continuamente: Aproximadamente 35 cm (1,2 pies).
