Resumen de la función
El RSA reconoce señales de carretera específicas utilizando la cámara delantera y proporciona información al conductor a través del visualizador de información múltiple.
Si el sistema determina que se está conduciendo el vehículo por encima del límite de velocidad, que se están realizando acciones prohibidas, etc., con respecto a las señales de carretera reconocidas, alerta al conductor utilizando una pantalla de notificación y un indicador acústico de notificación*.
*: Este ajuste necesita personalizarse.
ADVERTENCIA
■ Antes de utilizar el RSA
No confíe únicamente en el sistema RSA. El RSA es un sistema que ayuda al conductor proporcionando información, pero no es un sustituto de la atención y visión propias del conductor. Conduzca de forma segura prestando siempre atención a las normas de tráfico.
Una conducción inadecuada o negligente podría provocar un accidente inesperado.
Indicación en el visualizador de información múltiple
Tras el reconocimiento de la señal por la cámara delantera, se muestra en el visualizador de información múltiple cuando el vehículo pasa dicha señal.
La ilustración utilizada es meramente ilustrativa y podría diferir de la imagen realmente visualizada en el visualizador de información múltiple.

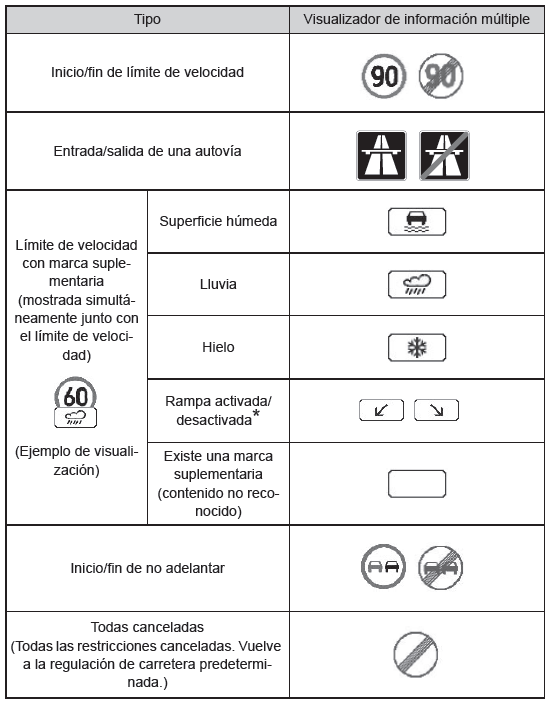

Tipos de señales de carretera reconocidas
Se reconocen los siguientes tipos de señales de carretera, incluyendo señales electrónicas y señales intermitentes.
Es posible que no se reconozca una señal de tráfico que no sea oficial (que no cumpla con la Convención de Viena) o que se haya introducido recientemente.
*: Si el indicador del intermitente no se utiliza al cambiar de carril, la marca no se muestra.
