COMPONENTES

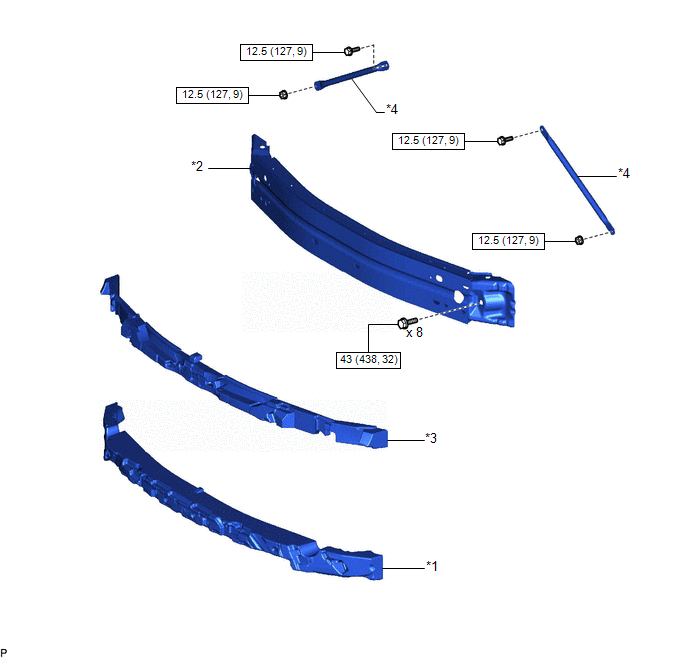

ILUSTRACION
|
*1 | PLACA DE ABSORCION DE ENERGIA DEL PARACHOQUES DELANTERO |
*2 | REFUERZO DEL PARACHOQUES DELANTERO |
|
*3 | PLACA DE ABSORCION DE ENERGIA NO. 2 DEL PARACHOQUES DELANTERO |
*4 | SOPORTE DE MONTAJE SUPERIOR DEL RADIADOR |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

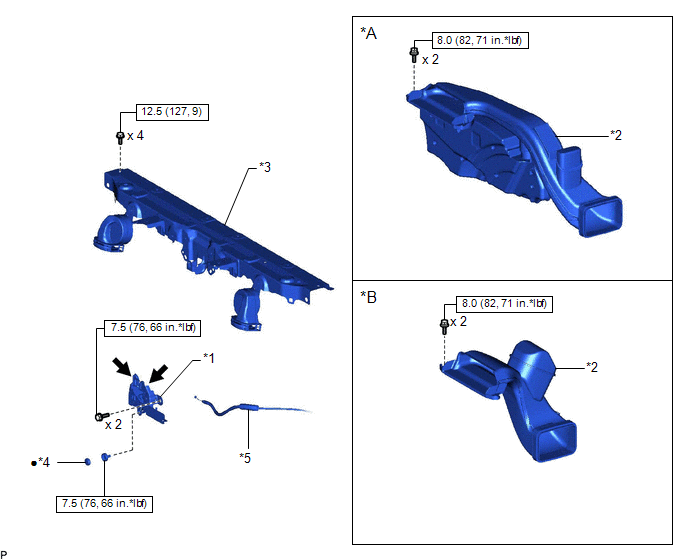

ILUSTRACION
|
*A | para A25A-FKS |
*B | para 2GR-FKS |
|
*1 | CONJUNTO DE BLOQUEO DEL CAPO | *2 |
CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA |
|
*3 | SUBCONJUNTO DEL SOPORTE SUPERIOR DEL RADIADOR |
*4 | SOMBRERETE DE LA TUERCA DE BLOQUEO DEL CAPO |
|
*5 | CONJUNTO DEL CABLE DE CONTROL DE BLOQUEO DEL CAPO |
- | - |
|
|
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |
.png) |
Grasa multiusos | - | - |

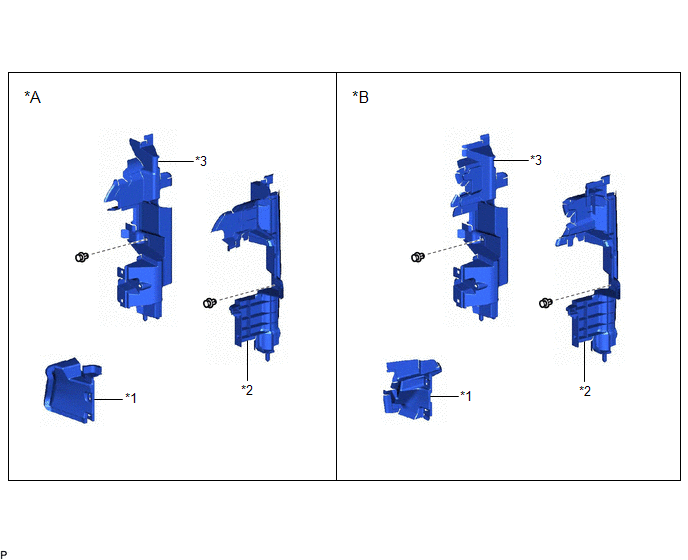

ILUSTRACION
|
*A | Para rejilla del radiador tipo barra | *B |
Para rejilla del radiador tipo malla |
|
*1 | PLACA GUIA DE AIRE LATERAL DELANTERA DERECHA DEL RADIADOR |
*2 | GUIA IZQUIERDA DEL AIRE DEL RADIADOR NO. 1 |
|
*3 | GUIA DERECHA DEL AIRE DEL RADIADOR NO. 1 |
- | - |

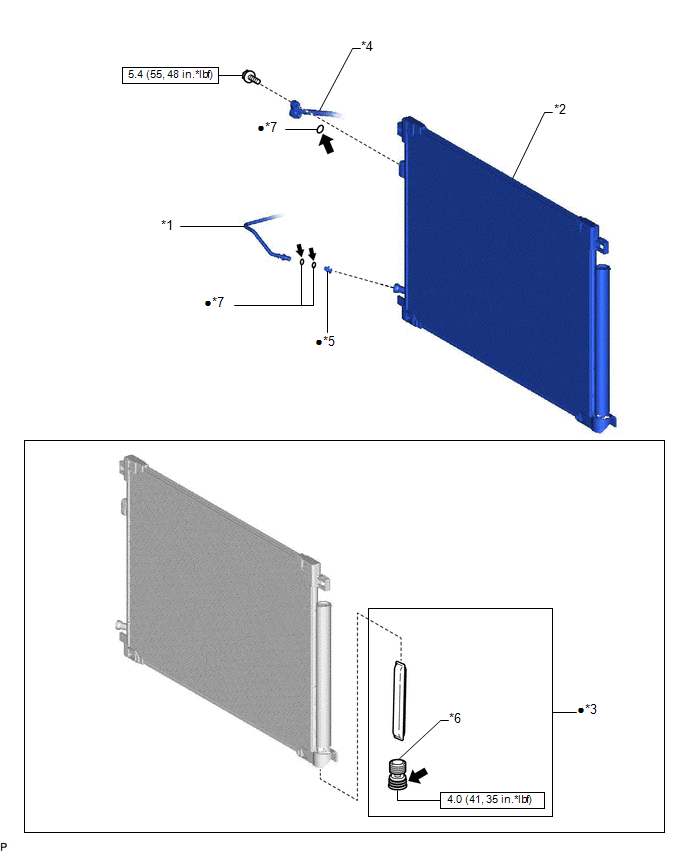

ILUSTRACION
|
*1 | CONJUNTO DEL ACCESORIO Y TUBO DEL AIRE ACONDICIONADO |
*2 | CONJUNTO DEL CONDENSADOR DEL ENFRIADOR |
|
*3 | SECADOR DEL ENFRIADOR | *4 |
SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1 |
|
*5 | ABRAZADERA DEL TUBO | *6 |
TAPA |
| *7 | JUNTA TORICA |
- | - |
|
|
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |
|
|
Aceite del compresor ND-OIL 12 o un producto equivalente |
- | - |
Condensador
