INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL ESPEJO EXTERIOR DERECHO

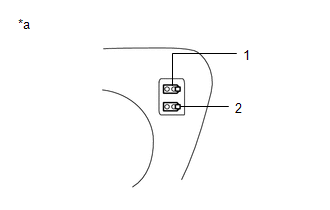

(a) Verifique el funcionamiento del calefactor del espejo retrovisor (con calefactor del espejo). (1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Si el resultado no es el especificado, sustituya el espejo exterior derecho. |
|
(b) Verifique el funcionamiento del indicador del espejo retrovisor exterior (con sistema de control de punto ciego).
AVISO:
No aplique una tensión superior a 6 V.
(1) Conecte 4 baterías secas nuevas de 1.5 V en serie.

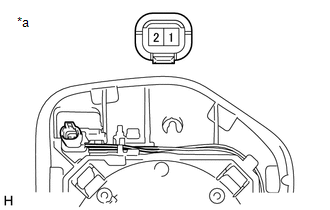

(2) Aplique tensión de la batería de 4.5 V a los terminales del conector y compruebe que se encienda el indicador del espejo retrovisor exterior. OK:
Si el resultado no es el especificado, sustituya el espejo exterior derecho. |
|
2. INSPECCIONE EL ESPEJO EXTERIOR IZQUIERDO

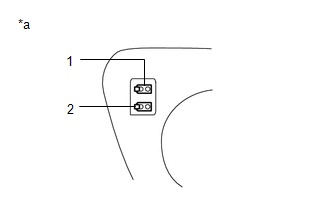

(a) Verifique el funcionamiento del calefactor del espejo exterior. (1) Mida la resistencia en función de los valores de la siguiente tabla (con calefactor del espejo). Resistencia estándar:
Si el resultado no es el especificado, sustituya el espejo exterior izquierdo. |
|
(b) Verifique el funcionamiento del indicador del espejo retrovisor exterior (con sistema de control de punto ciego).
AVISO:
No aplique una tensión superior a 6 V.
(1) Conecte 4 baterías secas nuevas de 1.5 V en serie.

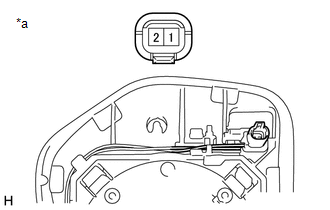

(2) Aplique tensión de la batería de 4.5 V a los terminales del conector y compruebe que se encienda el indicador del espejo retrovisor exterior. OK:
Si el resultado no es el especificado, sustituya el espejo exterior izquierdo. |
|
Ajuste
AJUSTE PRECAUCIÓN/AVISO/OBSERVACIÓN
*a Perno de centraje
*b Perno estándar
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
Los pernos de centra ...
ExtracciOn
EXTRACCION PRECAUCION/AVISO/OBSERVACION
Los procedimientos necesarios (ajuste, calibracion, inicializacion o
registro) que se deben realizar despues de extraer e instalar las piezas, o al
sustituirlas durante la extraccion/instalacion del sensor ultrasonico se
muestran a continuacion. Procedimie ...
Internal Control Module Software Incompatibility Not Programmed (U030051,U030057)
DESCRIPCIÓN La cámara de reconocimiento de avance recibe la información del vehículo procedente del ECM a través de la línea de comunicación de CAN. Cuando la cámara de reconocimiento de avance no puede determinar la información del veh& ...
