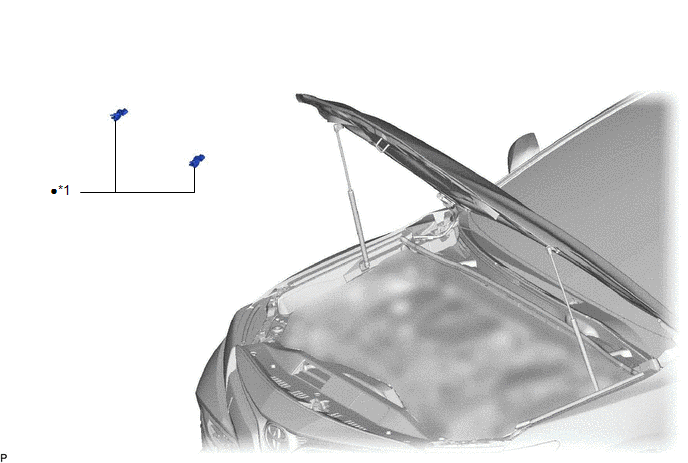

*1 | SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS |
- | - |
|
● | Pieza no reutilizable |
- | - |
InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
(a) Accione los subconjuntos de la boquilla del lavaparabrisas y compruebe la posición en la que el líquido lavaparabrisas toca el parabrisas.
Estándar:
Central de líquido lavaparabrisas entra en contacto con el parabrisas en las áreas que se muestran en la ilustración.
|

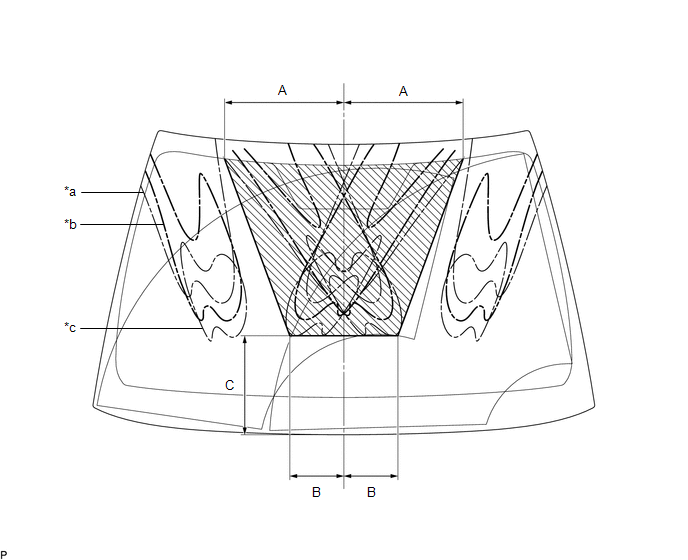

*a | Límite superior |
*b | Estándar |
|
*c | Límite inferior |
- | - |
.png) |
Medida | - |
- |
Medición estándar:
|
Área | Medida |
Medida | Medición |
|---|---|---|---|
|
A | 35.8 cm (1.17 pi.) |
B | 161.7 mm (6.37 pulg.) |
|
C | 297.5 mm (11.7 pulg.) |
- | - |
OBSERVACIÓN:
Si el resultado no es el especificado, sustituya el subconjunto de la boquilla del lavaparabrisas.
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

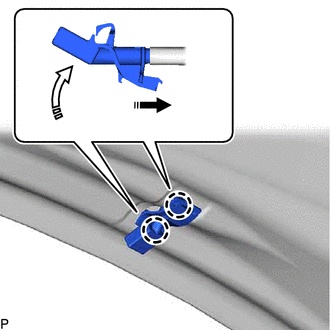

(a) Desenganche con un destornillador los 2 ganchos, tal como indican las flechas y en el orden indicado en la ilustración para separar el subconjunto de la boquilla del lavaparabrisas.
|

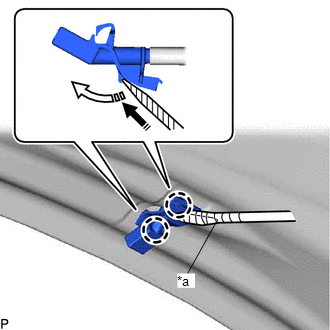

*a | Cinta protectora |
.png) |
Extraer en esta dirección (1) |
 |
Extraer en esta dirección (2) |
AVISO:
Tenga cuidado de no dañar el parabrisas.
OBSERVACIÓN:
Envuelva con cinta la punta del destornillador antes de utilizarlo.

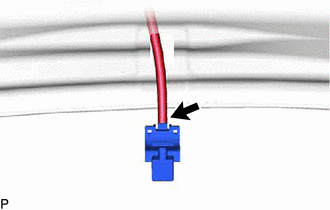

| (b) Desconecte la manguera del lavaparabrisas y extraiga el subconjunto de la boquilla del lavaparabrisas. AVISO: Los subconjuntos de la boquilla del lavaparabrisas no se pueden reutilizar. |
|
Ajuste
AJUSTE
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
Haga clic aquí
.gif)
2. AJUSTE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
(a) Seleccione un subconjunto de la boquilla del lavaparabrisas de manera que la posición en la que el líquido lavaparabrisas golpee el parabrisas se encuentre dentro del área estándar. Sustituya el subconjunto de la boquilla del lavaparabrisas por la que haya seleccionado.
|

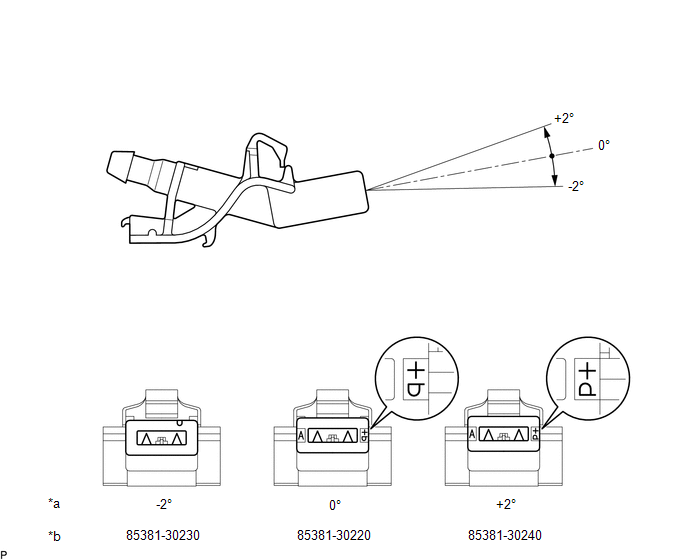

*a | Ángulo de rociado de líquido lavaparabrisas |
*b | Número de pieza |
3. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
Haga clic aquí
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
(a) Conecte un nuevo subconjunto de la boquilla del lavaparabrisas a la manguera del lavaparabrisas.
(b) Enganche los 2 ganchos, tal como indican las flechas y en el orden indicado en la ilustración para instalar el subconjunto de la boquilla del lavaparabrisas.
.png) |
Instale en esta dirección (1) |
.png) |
Instale en esta dirección (2) |
2. INSPECCIONE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
Haga clic aquí .gif)
3. AJUSTE EL SUBCONJUNTO DE LA BOQUILLA DEL LIMPIAPARABRISAS
Haga clic aquí
