PROCEDIMIENTO DEL MODO DE COMPROBACIÓN
DESCRIPCIÓN
(a) El modo de comprobación tiene una mayor sensibilidad a las averías y puede detectar averías que el modo normal no es capaz de detectar. El modo de comprobación puede detectar también todas las averías que puede detectar el modo normal. En el modo de comprobación, los DTC se detectan con la lógica de detección de 1 ciclo.
PROCEDIMIENTO DEL MODO DE COMPROBACIÓN
(a) Asegúrese de que se cumplen las siguientes condiciones:
(b) Conecte el Techstream al DLC3.
(c) Coloque el interruptor de encendido en posición ON.
(d) Encienda el Techstream.
(e) Entre en los siguientes menús: Powertrain / Transmission / Utility / Check Mode.
Powertrain > Transmission > Utility|
Pantalla del tester |
|---|
|
Check Mode |

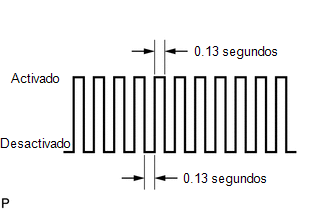

(f) Cambie el ECM al modo de comprobación y compruebe que el MIL parpadee tal como se muestra en la ilustración.
.png)
AVISO:
todos los DTC y datos de imagen fija se borrarán si: 1) el Techstream se usa para cambiar el ECM del modo normal al modo de comprobación, o viceversa; o 2) en el modo de comprobación, el interruptor de encendido se cambia de la posición ON a ACC u OFF.
Antes de introducir el modo de comprobación, anote los DTC y los datos de imagen fija.
(g) Arranque el motor. El indicador MIL debe apagarse una vez que se haya arrancado el motor.
(h) Lleve a cabo el modo de conducción por supervisión para la ECT.
Haga clic aquí
.gif)
(O simule las condiciones de la avería tal como las describe el cliente).
(i) Después de simular las condiciones de la avería, utilice el Techstream para comprobar los DTC y los datos de imagen fija.
Comprobar / Borrar Dtc.
