DESCRIPCIÓN
El ECM se comunica con el conjunto del generador a través de la comunicación LIN. Si se detecta un error de comunicación LIN, el ECM almacena este DTC.
|
No. de DTC | Detection Item |
Condición de detección de DTC |
Área Afectada | Indicación de advertencia |
Memoria | Nota |
|---|---|---|---|---|---|---|
|
P161A87 | Pérdida de comunicación con el mensaje ausente del alternador |
El conjunto del generador o comunicación ECM se detiene durante aproximadamente 17 minutos como mínimo con el interruptor del motor activado (IG). (lógica de detección de 1 ciclo) |
| No se muestra el mensaje de advertencia de carga |
DTC memorizado | Código SAE: P161A |

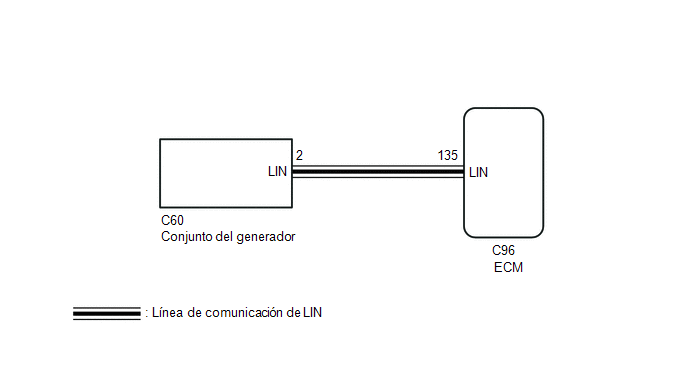

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
| 1. |
INSPECCIONE EL SISTEMA DE CARGA |
(a) Compruebe el sistema de carga.
Haga clic aquí .gif)
| NG | .gif) | REPARE O SUSTITUYA EL SISTEMA DE CARGA |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECM - CONJUNTO DEL GENERADOR) |
(a) Desconecte el conector C96 del ECM.
(b) Desconecte el conector C60 del conjunto del generador.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
C96-135 (LIN) - C60-2 (LIN) |
Siempre | Inferior a 1 Ω |
|
C96-135 (LIN) o C60-2 (LIN) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
| OK | | SUSTITUYA EL CONJUNTO DEL GENERADOR Haga clic aquí |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
