Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

OBSERVACIÓN:

PROCEDIMIENTO

1. COLOQUE LA FUNDA DE LA JUNTA EXTERIOR

(a) Envuelva las ranuras del conjunto izquierdo de la junta exterior del eje propulsor trasero con cinta protectora para evitar que la funda resulte dañada.

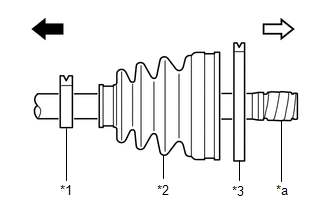

(b) Coloque las piezas nuevas en el conjunto izquierdo del eje de la junta exterior del eje de propulsión trasero siguiendo este orden:

*1

Conjunto izquierdo de la junta exterior del eje propulsor trasero

*2

Abrazadera izquierda de la funda de la junta exterior del eje propulsor trasero n° 2

*3

Funda de la junta exterior

*4

Abrazadera de la funda de la junta exterior izquierda del eje propulsor trasero

Lado de la junta exterior

Lado de la junta interior

(1) Abrazadera de la funda de la junta exterior izquierda n° 2 del eje propulsor trasero

(2) Funda de la junta exterior

(3) Abrazadera de la funda de la junta exterior izquierda del eje propulsor trasero

(c) Use grasa para acoplar la parte de la junta del conjunto izquierdo del eje de la junta exterior del eje propulsor trasero y la funda de la junta exterior.

Capacidad estándar de grasa:

De 37 a 47 g (1.31 a 1.65 oz)

(d) Instale la funda de la junta exterior en la ranura del conjunto izquierdo del eje de la junta exterior del eje propulsor trasero.

AVISO:

2. INSTALE LA ABRAZADERA IZQUIERDA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE PROPULSOR TRASERO N° 2

ADVERTENCIA:

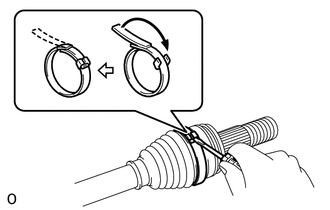

(a) Coloque la abrazadera izquierda de la funda de la junta exterior del eje propulsor trasero n° 2 con un destornillador, tal como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar la funda de la junta exterior.

3. INSTALE LA ABRAZADERA IZQUIERDA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE PROPULSOR TRASERO

(a) Instale la abrazadera izquierda de la funda de la junta exterior del eje propulsor trasero en la funda de la junta exterior.

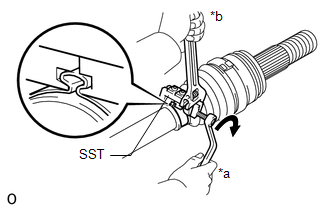

(b) Coloque la SST en la abrazadera izquierda de la funda de la junta exterior del eje propulsor trasero.

SST: 09521-24010

*a

Gire

*b

Sujete

(c) Ajuste la SST de forma que la abrazadera izquierda de la funda de la junta exterior del eje propulsor trasero quede atrapada.

AVISO:

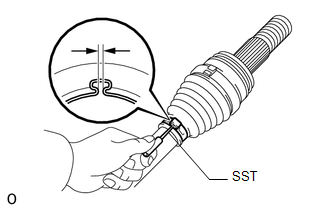

(d) Utilice la SST para comprobar la holgura de la abrazadera izquierda de la funda de la junta exterior del eje propulsor trasero.

SST: 09240-00021

Holgura estándar:

1.2 mm (0.0472 pulg.) o menos

AVISO:

Si la medición supera el valor especificado, apriete de nuevo la abrazadera izquierda de la funda de la junta exterior del eje propulsor trasero.

4. INSTALE EL CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR TRASERO IZQUIERDO

(a) Envuelva las ranuras del conjunto izquierdo de la junta exterior del eje propulsor trasero con cinta protectora para evitar que la funda resulte dañada.

*1

Abrazadera izquierda de la funda de la junta interior del eje propulsor trasero

*2

Funda de la junta interior

*3

Abrazadera izquierda de la funda de la junta interior del eje propulsor trasero n° 2

*a

Cinta protectora

Lado de la junta exterior

Lado de la junta interior

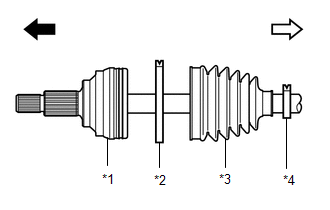

(b) Coloque las piezas nuevas en el conjunto izquierdo del eje de la junta exterior del eje de propulsión trasero siguiendo este orden.

(1) Abrazadera de la funda de la junta interior del eje propulsor trasero izquierdo

(2) Funda de la junta interior

(3) Abrazadera de la funda n° 2 de la junta interior del eje propulsor trasero izquierdo

(c) Quite la cinta protectora del conjunto izquierdo del eje de la junta exterior del eje propulsor trasero.

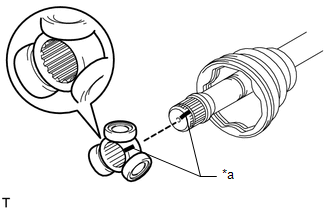

(d) Alinee las marcas de correspondencia y coloque el lado achaflanado de la estría axial de la cruceta hacia el conjunto del eje izquierdo de la junta exterior del eje propulsor trasero.

AVISO:

Oriente la parte dentada de la cruceta hacia fuera y colóquela en el extremo de la junta exterior.

*a

Marca de correspondencia

(e) Con una barra de latón y un martillo, golpee la junta trípode en el conjunto izquierdo del eje de la junta exterior del eje propulsor trasero.

AVISO:

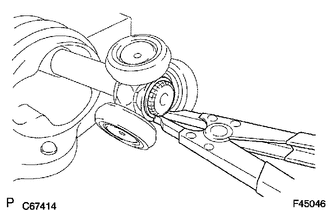

(f) Instale un nuevo anillo de retención izquierdo del eje propulsor trasero con un expansor de anillos.

(g) Cubra el conjunto izquierdo de la junta interior del eje propulsor trasero y la funda de la junta interior con grasa del conjunto de la funda.

Capacidad estándar de grasa:

88 a 98 g (3.11 a 3.45 oz.)

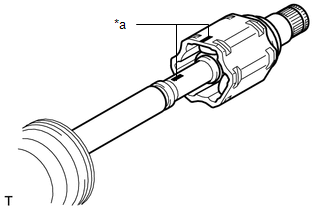

(h) Alinee las marcas de correspondencia e instale el conjunto izquierdo de la junta interior del eje propulsor trasero en el conjunto izquierdo del eje de la junta exterior del eje propulsor trasero.

*a

Marca de correspondencia

5. COLOQUE LA FUNDA DE LA JUNTA INTERIOR

(a) Coloque la funda de la junta interior en el conjunto izquierdo de la junta interior del eje propulsor trasero.

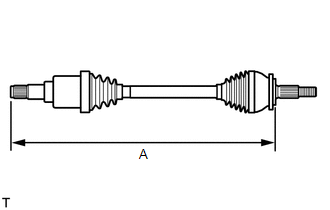

(b) Compruebe si la dimensión (A) del eje propulsor se encuentra dentro de las especificaciones.

Longitud (A):

749.1 a 759.1 mm (2.46 a 2.49 pi.)

AVISO:

Mantenga nivelado el conjunto del eje propulsor durante la inspección.

Si las fundas están estiradas o contraídas, corríjalas.

6. COLOQUE LA ABRAZADERA IZQUIERDA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE PROPULSOR N° 2 TRASERO

(a) Para el tipo A:

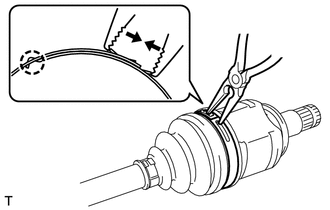

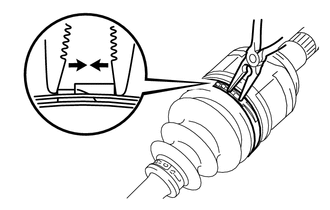

(1) Coloque la abrazadera izquierda de la funda de la junta interior del eje propulsor trasero n° 2 con unos alicates de punta de aguja, como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar la funda de la junta interior.

(b) Para el tipo B:

(1) Coloque la abrazadera izquierda de la funda de la junta interior del eje propulsor trasero n° 2 con unos alicates de punta de aguja, como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar la funda de la junta interior.

7. INSTALE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE PROPULSOR TRASERO IZQUIERDO

OBSERVACIÓN:

Siga el mismo procedimiento descrito para la abrazadera izquierda de la funda de la junta interior del eje propulsor trasero n° 2.

8. INSPECCIONE EL EJE PROPULSOR TRASERO

Haga clic aquí

InspecciÓn
INSPECCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN AVISO: Cuando utilice un torno de banco, coloque placas de aluminio entre la pieza y el torno de banco. Cuando utilice un torno de banco, no l ...

InstalaciÓn
INSTALACIÓN PRECAUCIÓN/AVISO/OBSERVACIÓN OBSERVACIÓN: Lleve a cabo el mismo procedimiento para los lados derecho e izquierdo. El procedimiento que se describe a continuación es para el ...
