Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL TUBO DE LA BUJÍA

OBSERVACIÓN:

Cuando se utiliza un subconjunto de la culata nuevo, hay que sustituir los tubos de la bujía.

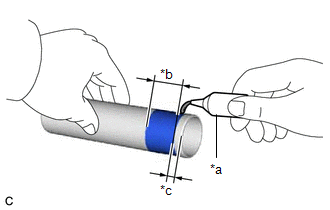

(a) Aplique adhesivo a un nuevo tubo de la bujía, como se muestra en la ilustración.

Adhesivo:

Adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

Ancho de aplicación estándar:

1.0 a 7.0 mm (0.0394 a 0.276 pulg.)

Distancia:

1.0 mm (0.0394 pulg.)

AVISO:

  • Coloque el tubo de la bujía en un plazo de 3 minutos de la aplicación del adhesivo.
  • Tenga cuidado de no deformar el tubo de la bujía.
  • No exponga el tubo de la bujía de encendido a aceite del motor durante al menos 1 hora después de la instalación.

*a

Adhesivo

*b

Ancho de aplicación

*c

Distancia

(b) Utilice un taco de madera y un martillo para introducir los 4 tubos de la bujía hasta que la parte saliente alcance la altura especificada.

Altura estándar del saliente:

75.7 a 76.7 mm (2.98 a 3.02 pulg.)

AVISO:

Mida la altura de la parte que sobresale para no introducir demasiado el tubo de la bujía.

*a

Altura del saliente

2. INSTALE EL ESPÁRRAGO PRISIONERO

AVISO:

Si el espárrago prisionero está deformado o sus roscas están dañadas, reemplácelo.

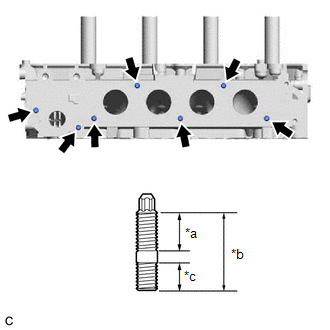

(a) Instale los 7 espárragos prisioneros con una llave de cubo "TORX" E8.

Torque:

6.5 N·m {66 kgf·cm, 58 in·lbf}

*a

20 mm (0.787 pulg.)

*b

35 mm (1.38 pulg.)

*c

13 mm (0.512 pulg.)

3. COLOQUE EL TAPÓN ROSCADO RECTO No. 1

OBSERVACIÓN:

Si hay fugas de refrigerante por un tapón roscado recto No. 1 o si un tapón está oxidado, sustitúyalo.

(a) Aplique producto adhesivo en los 4 tapones de roscado recto No. 1.

Adhesivo:

Adhesivo original Toyota 1324, Three Bond 1324 o equivalente

AVISO:

Coloque los tapones roscados rectos No. 1 antes de que transcurran 3 minutos desde la aplicación del adhesivo.

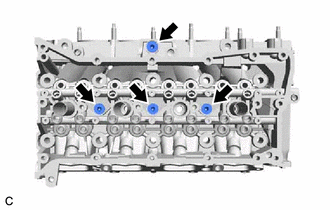

(b) Con una llave hexagonal recta de 6 mm, coloque los 4 tapones roscados rectos n° 1 en el subconjunto de la culata.

Torque:

25 N·m {255 kgf·cm, 18 ft·lbf}

4. INSTALE EL ASIENTO DEL MUELLE DE LA VÁLVULA

(a) Coloque los 16 asientos de muelles de válvula en el subconjunto de la culata.

5. COLOQUE EL SELLO DE ACEITE DEL VÁSTAGO DE LA VÁLVULA

(a) Engrase los 16 nuevos sellos de aceite del vástago de la válvula con una fina capa de aceite de motor.

AVISO:

Asegúrese de instalar cada sello de aceite del vástago de la válvula en la dirección correcta. Si se coloca un sello de aceite del vástago de la válvula de admisión en el lado de escape o un sello de aceite del vástago de la válvula de escape en el lado de admisión, podrían surgir problemas de instalación más adelante.

OBSERVACIÓN:

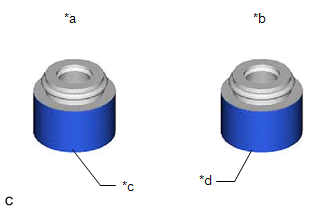

Los sellos de aceite del vástago de la válvula de admisión son dorados, mientras que los de la válvula de escape son grises.

*a

Sello de aceite del vástago de la válvula de admisión

*b

Sello de aceite del vástago de la válvula de escape

*c

Dorado

*d

Gris

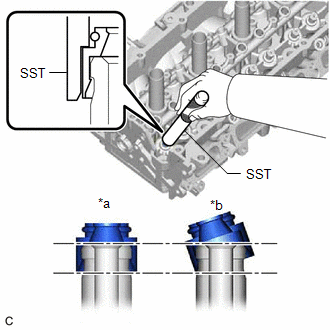

(b) Utilice la SST para introducir los 16 sellos de aceite de vástago de la válvula.

SST: 09201-41020

AVISO:

  • En caso de no utilizarse la SST, se ocasionarán daños en los sellos de aceite del vástago de válvula o el sello se colocará incorrectamente.
  • Tenga cuidado de no introducir los sellos de aceite del vástago de válvula de forma inclinada.

*a

Correcto

*b

Incorrecto

6. INSTALE LA VÁLVULA DE ADMISIÓN

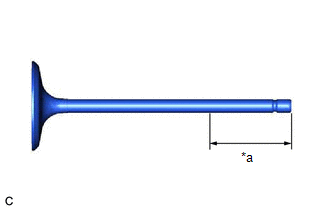

(a) Aplique una capa suficiente de aceite de motor en la zona del extremo de la válvula de admisión que se muestra en la ilustración.

*a

30 mm (1.18 pulg.) o superior

(b) Instale las 8 válvulas de admisión, los 8 muelles de compresión y los 8 retenes de muelle de la válvula en el subconjunto de la culata.

AVISO:

Instale las mismas piezas, combinadas de igual manera, en sus lugares originales.

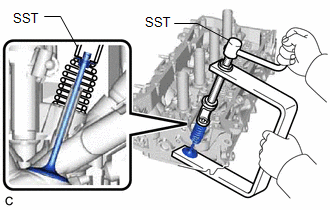

(c) Comprima cada muelle de compresión con la SST y coloque los 8 bloqueos del retén de muelle de la válvula.

SST: 09202-70020

09202-01010

09202-01020

SST: 09202-00021

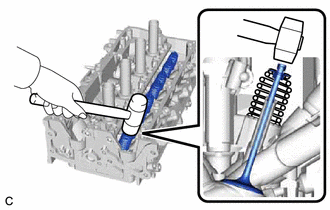

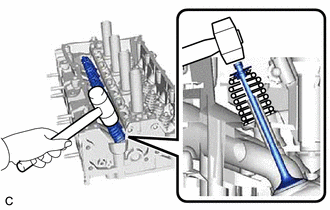

(d) Golpee suavemente la punta del vástago de válvula con un martillo de cabeza de plástico hasta ajustarlo correctamente.

AVISO:

  • Tenga cuidado de no dañar la punta del vástago de válvula.
  • No dañe el retén de muelle de la válvula.

7. INSTALE LA VÁLVULA DE ESCAPE

(a) Aplique una capa suficiente de aceite de motor en la zona del extremo de la válvula de escape que se muestra en la ilustración.

*a

30 mm (1.18 pulg.) o superior

(b) Instale las 8 válvulas de escape, los 8 muelles de compresión y los 8 retenes de muelle de la válvula en el subconjunto de la culata.

AVISO:

Instale las mismas piezas, combinadas de igual manera, en sus lugares originales.

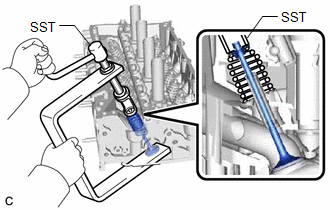

(c) Comprima cada muelle de compresión con la SST y coloque los 8 bloqueos del retén de muelle de la válvula.

SST: 09202-70020

09202-01010

09202-01020

SST: 09202-00021

(d) Golpee suavemente la punta del vástago de válvula con un martillo de cabeza de plástico hasta ajustarlo correctamente.

AVISO:

  • Tenga cuidado de no dañar la punta del vástago de válvula.
  • No dañe el retén de muelle de la válvula.
