MONTAJE
PROCEDIMIENTO

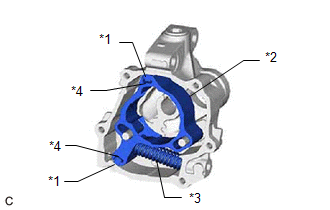

1. COLOQUE EL ANILLO DEL REGULADOR DE LA BOMBA DE ACEITE
(a) Coloque el anillo del regulador de la bomba de aceite en el cuerpo de la bomba de aceite. |
|
(b) Coloque las 2 paletas del regulador de la bomba de aceite y los 2 muelles de paletas en el cuerpo de la bomba de aceite.
(c) Coloque el muelle de la válvula de descarga de la bomba de aceite en el cuerpo de la bomba de aceite.
2. INSTALE EL ROTOR IMPULSADO DE LA BOMBA DE ACEITE

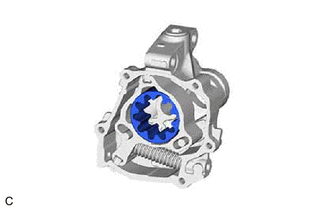

(a) Instale el rotor impulsado de la bomba de aceite en el anillo del regulador de la bomba de aceite. |
|
3. INSTALE EL SUBCONJUNTO DE LA TAPA DE LA BOMBA DE ACEITE

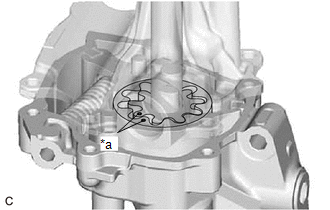

(a) Recubra el rotor impulsor de la bomba de aceite y el rotor impulsado de la bomba de aceite con aceite de motor, y colóquelos en el cuerpo de la bomba de aceite con las marcas orientadas hacia el lado del subconjunto de la cubierta de la bomba de aceite. |
|

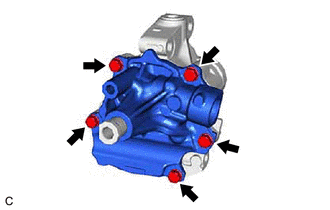

(b) Instale el subconjunto de la tapa de la bomba de aceite en el cuerpo de la bomba de aceite con los 5 pernos. Torque: 8.8 N·m {90 kgf·cm, 78 in·lbf} |
|
4. INSTALE LA VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE
(a) Recubra la válvula de descarga de la bomba de aceite con aceite de motor. |
|

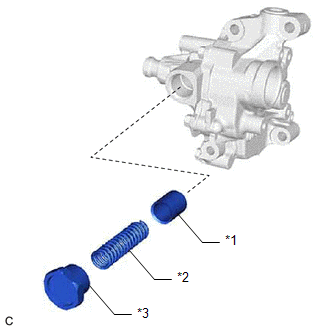

(b) Inserte la válvula de descarga de la bomba de aceite y el muelle de la válvula de descarga de la bomba de aceite en el subconjunto de la tapa de la bomba de aceite.
(c) Con una llave de cubo de 27 mm, instale el tapón de la válvula de descarga de la bomba de aceite en el subconjunto de la tapa de la bomba de aceite.
Torque:
53 N·m {540 kgf·cm, 39 ft·lbf}
