EXTRACCION
PRECAUCION / AVISO / OBSERVACION
Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben llevar a cabo despues de extraer, instalar o reemplazar piezas durante la instalacion/desmontaje del sensor de control de detonaciones.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
|
Sustitucion del sensor de control de detonaciones |
Inspeccion posterior a la reparacion |
|
|
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui .gif)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL GENERADOR
Haga clic aqui
2. EXTRAIGA EL CONTROL DEL SENSOR DE DETONACIONES

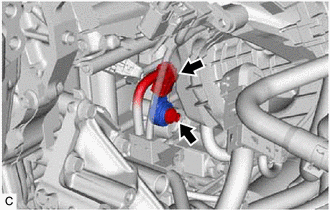

| (a) Desconecte el conector del sensor de control de detonaciones. |
|
(b) Extraiga el perno y el sensor de control de detonaciones del subconjunto del bloque de cilindros.
AVISO:
Si el sensor de control de detonaciones ha sido golpeado o se ha caido, reemplacelo.
