Toyota Camry Manual de reparaciones XV70 (2017-2023): Meter Illumination does not Dim at Night

DESCRIPCION

En este circuito, el conjunto del medidor combinado recibe senales de graduacion automatica de las luces desde la ECU principal de la carroceria (ECU de la carroceria de la red multiplex) mediante la comunicacion CAN. Cuando el conjunto del medidor combinado recibe una senal de graduacion automatica, atenua la iluminacion del medidor (indicador luminoso y de advertencia).

La ECU principal de la carroceria (ECU de la red multiplex de la carroceria) determina si es de dia o de noche en funcion de la forma de onda que transmite el sensor de control de las luces automaticas. Si la ECU principal de la carroceria (ECU de la carroceria de red multiplex) determina que es de noche y el conjunto del interruptor de graduacion de la luz esta en la posicion de luces traseras, faros o AUTO, la ECU envia una senal de graduacion automatica al conjunto del medidor combinado.

En funcion de la senal, el conjunto del medidor combinado atenua la iluminacion del medidor.

OBSERVACION:

Si la iluminacion del medidor no se atenua por la noche, es posible que haya una averia en el sensor de control automatico de luces, la ECU principal de la carroceria (ECU de la red multiplex de la carroceria), el sistema de comunicacion CAN, el mazo de cables o el conector, o el conjunto del medidor combinado.

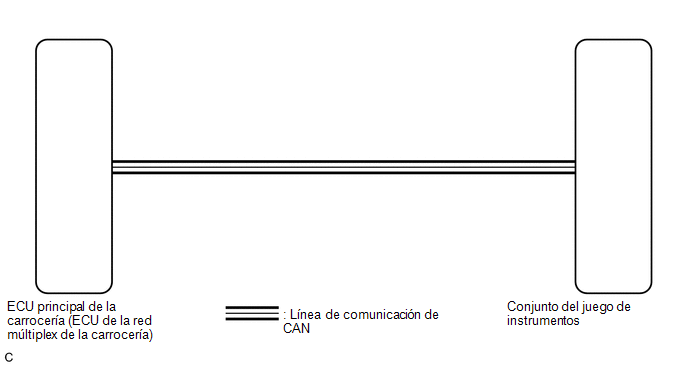

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

OBSERVACION:

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA DE COMUNICACION CAN

(a) Compruebe si se emiten los DTC de comunicacion CAN.

Haga clic aqui

Resultado:

Resultado

Vaya a

No se emite ningun DTC.

A

Se emiten DTC

B

B

VAYA A SISTEMA DE COMUNICACION CAN

A

2.

COMPRUEBE LOS DTC (SISTEMA DE ILUMINACION)

(a) Compruebe si se emiten DTC del sistema de iluminacion.

Body Electrical > Main Body > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC B1244

A

Se emite el DTC B1244

B

B

VAYA A DTC B1244

A

3.

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

(a) Sustituya el conjunto del medidor combinado por uno nuevo.

Haga clic aqui

OK:

El funcionamiento del conjunto del medidor combinado vuelve a ser normal.

OK

FIN (CONJUNTO DEL MEDIDOR COMBINADO DEFECTUOSO)

NG

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA).

Haga clic aqui
