Toyota Camry Manual de reparaciones XV70 (2017-2023): Mensaje faltante del sensor ultrasonico (esquina delantera derecha) (C1AE487)

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Asistencia Al Estacionamiento/supervisiOn / Sistema Intuitivo De Asistencia Al Estacionamiento / Mensaje faltante del sensor ultrasonico (esquina delantera derecha) (C1AE487)

DESCRIPCION

Este DTC se memoriza cuando hay un circuito abierto o un cortocircuito en la linea de comunicacion entre el sensor ultrasonico derecho de la esquina delantera y la ECU de advertencia de espacio libre, o cuando hay una averia en el sensor ultrasonico derecho de la esquina delantera.

No. de DTC	Detection Item	Condicion de deteccion de DTC	Area afectada
C1AE487	Mensaje faltante del sensor ultrasonico (esquina delantera derecha)	Perdida de comunicacion del sensor ultrasonico de la esquina delantera derecha	Sensor ultrasonico de la esquina delantera derecha Mazo de cables o conector Conjunto de la ECU de advertencia de espacio libre

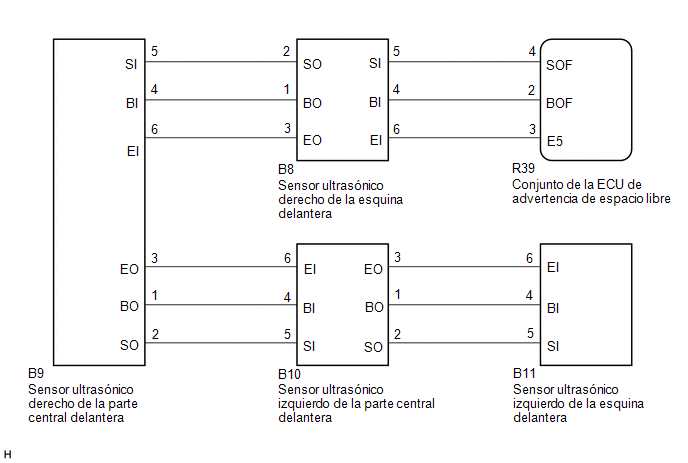

DIAGRAMA DE CABLEADO

PRECAUCION/AVISO/OBSERVACION

AVISO:

Realice el registro luego de reemplazar o extraer e instalar el sensor ultrasonico o el conjunto de la ECU de advertencia de espacio libre.
Haga clic aqui
Si se detecta un DTC de nuevo despues de la reparacion, coloque el interruptor de encendido en posicion ON y encienda el sistema intuitivo de asistencia al estacionamiento; a continuacion, borre los DTC.
Haga clic aqui

PROCEDIMIENTO

1.	VERIFICACION DE LA CONDICION DEL VEHICULO Y LOS DETALLES DE FUNCIONAMIENTO

(a) Inspeccione el estado del vehiculo y los detalles de funcionamiento.

Resultado:

Resultado	Vaya a
No se ha reemplazado el conjunto de la ECU de advertencia de espacio libre ni el sensor ultrasonico	A
Se ha reemplazado el conjunto de la ECU de advertencia de espacio libre o el sensor ultrasonico	B

VAYA A CALIBRACION

2.	COMPRUEBE EL ESTADO DE LA CONEXION DEL CONECTOR (SENSOR ULTRASONICO)

(a) Controle que el conector este bien conectado al sensor ultrasonico de la esquina delantera y al sensor ultrasonico central delantero.

3.	COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Trouble Codes

(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Clear DTCs

Body Electrical > Clearance Warning > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite el C1AE487	A
Se emite C1AE487	B

FIN DE LA INSPECCION (AVERIA DE LA CONEXION DEL CONECTOR)

4.	COMPRUEBE EL ESTADO DE CONEXION DEL CONECTOR (CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE)

(a) Asegurese de que el conector esta bien conectado al conjunto de la ECU de advertencia de espacio libre.

5.	COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Trouble Codes

(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Clear DTCs

Body Electrical > Clearance Warning > Trouble Codes COMBINACION DE EMISION DE DTC:

Sintomas	Deteccion de DTC
Sintomas	C1AE487	C1AE387	C1AE287	C1AE187
Sintoma 1	No se emite	No se emite	No se emite	No se emite
Sintoma 2	Se emite	Se emite	Se emite	Se emite
Sintoma 3	No se emite	Se emite	Se emite	Se emite
Sintoma 4	No se emite	No se emite	Se emite	Se emite
Sintoma 5	No se emite	No se emite	No se emite	Salida
Sintoma 6	Salida	No se emite	No se emite	No se emite

Resultado:

Resultado	Vaya a
Mencionado en "sintoma 1" en la tabla de combinacion	A
Mencionado en "sintoma 2" en la tabla de combinacion	B
Mencionado en "sintoma 3" en la tabla de combinacion	C
Mencionado en "sintoma 4" en la tabla de combinacion	D
Mencionado en "sintoma 5" en la tabla de combinacion	E
Listado bajo el sintoma 6 en la tabla de combinacion	F

INSPECCIONE CON EL METODO DE SIMULACION

Haga clic aqui

VAYA A LA TABLA CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO [C1AE387])

VAYA A LA TABLA CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO [C1AE287])

VAYA A LA TABLA CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO [C1AE187])

IR AL PUNTO 7

6.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE ADVERTENCIA DE ESPACIO LIBRE - SENSOR ULTRASONICO DERECHO DE LA ESQUINA DELANTERA)

(a) Desconecte el conector R39 de la ECU de advertencia de espacio libre.

(b) Desconecte el conector B8 del sensor ultrasonico derecho de la esquina delantera.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
R39-2 (BOF) - B8-4 (BI)	Siempre	Inferior a 1 ?
R39-4 (SOF) - B8-5 (SI)	Siempre	Inferior a 1 ?
R39-3 (E5) - B8-6 (EI)	Siempre	Inferior a 1 ?
R39-2 (BOF) o B8-4 (BI) - Masa de la carroceria	Siempre	10 k? o superior
R39-4 (SOF) o B8-5 (SI) - Masa de la carroceria	Siempre	10 k? o superior
R39-3 (E5) o B8-6 (EI) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR

7.	REEMPLACE EL SENSOR ULTRASONICO DE LA ESQUINA DELANTERA DERECHA

(a) Reemplace el sensor ultrasonico de la esquina delantera derecha por uno nuevo o que funcione correctamente.

Haga clic aqui

OBSERVACION:

Para comprobar si el sensor ultrasonico funciona de forma correcta, reemplacelo por otro sensor ultrasonico.

8.	VUELVA A COMPROBAR SI SE EMITE ALGUN DTC

(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Trouble Codes

(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Clear DTCs

Body Electrical > Clearance Warning > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite ningun DTC	A
Se emite el DTC "C1AE487".	B

FIN (EL SENSOR ULTRASONICO DERECHO DE LA ESQUINA DELANTERA ESTABA DEFECTUOSO)

REEMPLACE EL CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE
