MEDIDAS DE PRECAUCION
ADVERTENCIA:
Sustituya las piezas defectuosas de los sistemas de cinturon de seguridad (cinturon exterior, cinturon interior, pernos, tuercas, anclaje del hombro ajustable, tornilleria del anclaje de la correa y otras piezas relacionadas). Cuando realice la inspeccion de un vehiculo involucrado en una colision, asegurese de revisar todos los sistemas de los cinturones de seguridad independientemente de si dicho sistema se activo o no en su momento. Sustituya todos los sistemas danados o averiados.

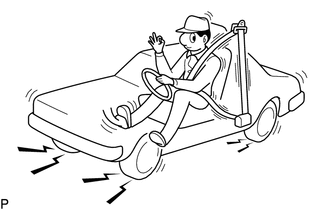

PRUEBA EN CARRETERA (EN ZONA SEGURA)
ADVERTENCIA:
Realice esta prueba en una zona segura.
(a) Abroche los cinturones de seguridad delanteros.
(b) Conduzca el vehiculo a 16 km/h (10 mph) y pise fuertemente el pedal del freno. Compruebe si los conjuntos del cinturon de seguridad exterior del asiento delantero se bloquean y no pueden extenderse.
Si el conjunto del cinturon de seguridad exterior del asiento delantero no se bloquea, sustituyalo.
Haga clic aqui .gif)
OBSERVACION:
Inspeccione el conjunto del cinturon de seguridad antes de instalarlo.
Haga clic aqui
ComponentesInterruptor De Control De Puertas
ComponentesCOMPONENTES
ILUSTRACION
*1 CONJUNTO DEL INTERRUPTOR DEL
CIERRE CENTRALIZADO DE PUERTAS
*2 CONJUNTO DEL INTERRUPTOR DEL
REGULADOR DEL ELEVALUNAS ELECTRICO CON PANEL DE LA BASE SUPERIOR DEL
REPOSABRAZOS DE LA PUERTA DELANTERA
ExtracciOnEXTRACCION
PROCEDIM ...
InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. COLOQUE EL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN
(a) Instale provisionalmente el enfriador de aceite de la transmisión en el subconjunto de la caja del transeje automático con el perno (A).
(b) Coloque el perno (B). Torque: 13.5 N·m {138 ...
Componentes
COMPONENTES ILUSTRACION
*1 BANDA PROTECTORA DE
GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA
*2 BANDA PROTECTORA DE
GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
*3 CONJUNTO DEL COJIN
DEL ASIENTO TRASERO *4
GANCHO DE BLOQUEO DEL COJIN DEL AS ...
