Componentes
COMPONENTES

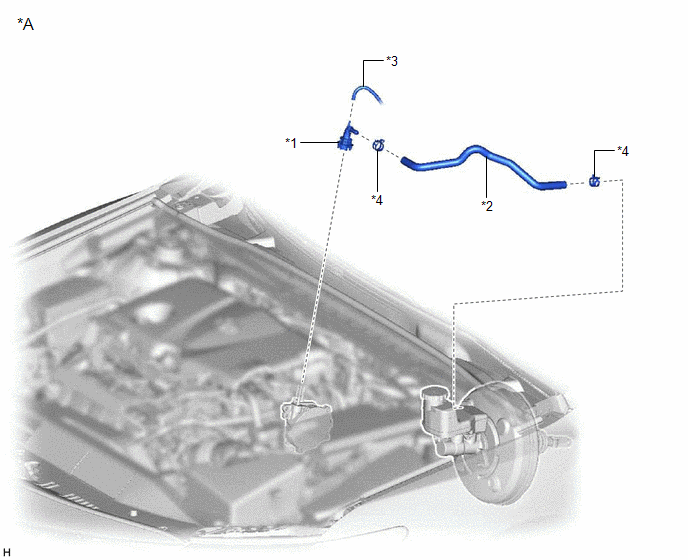

ILUSTRACIÓN
|
*A | para A25A-FKS |
- | - |
|
*1 | CONECTOR N° 1 DE LA MANGUERA DE VACÍO |
*2 | UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN |
|
*3 | MANGUERA DE VACÍO |
*4 | CLIP |
ILUSTRACIÓN
|
*A | para 2GR-FKS |
- | - |
|
*1 | SUBCONJUNTO CENTRAL SUPERIOR DEL REFUERZO DE LA SUSPENSIÓN DELANTERA |
- | - |
.png) |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |

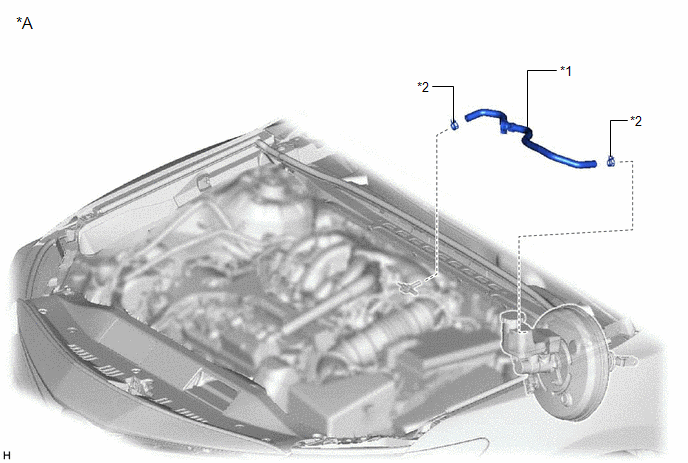

ILUSTRACIÓN
|
*A | para 2GR-FKS |
- | - |
|
*1 | UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN |
*2 | CLIP |

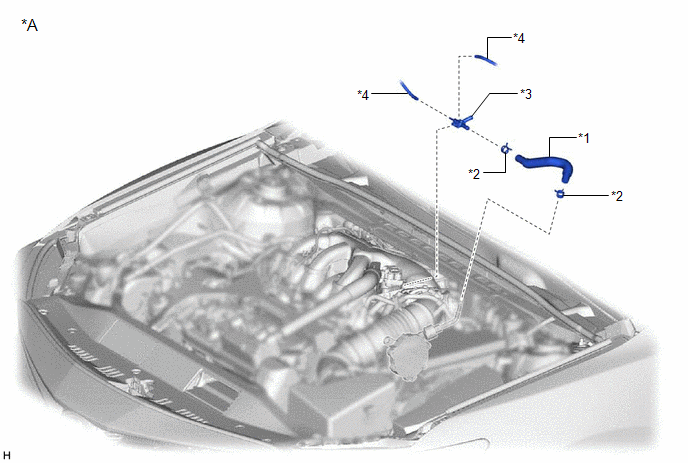

ILUSTRACIÓN
|
*A | para 2GR-FKS |
- | - |
|
*1 | TUBO DE AIRE |
*2 | CLIP |
|
*3 | CONDUCTO DE DESCARGA DE AIRE |
*4 | CONJUNTO DE LA MANGUERA DE TRANSMISIÓN DE VACÍO |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí. .gif)
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Haga clic aquí. .gif)
Purga
Pedal Del FrenoTabla De DiagnÓsticos De Problemas
TABLA DE DIAGNÓSTICOS DE PROBLEMAS OBSERVACIÓN:
Consulte la siguiente tabla para determinar la causa de los síntomas del problema. Si hay varias áreas posiblemente afectadas, las causas posibles del problema están enumeradas en oden de probabilidad en la columna "Suspected Area" de la tabla. ...
Procedimiento Del Modo De ComprobaciOn
PROCEDIMIENTO DEL MODO DE COMPROBACION OBSERVACION:
Comparado con el modo normal, el modo de comprobacion detecta mejor las averias. Por lo tanto, el modo de comprobacion puede detectar averias que el modo normal no detecta.
AVISO: Todos los DTC y datos de imagen fija registrados se borran si: 1 ...
InstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)
(a) Conecte el conector y el aspirador. (b) Enganche las 2 garras
para instalar el termistor del enfriador (sensor de temperatura interior)
tal y como se muestra en la ilustracion.
...
