Componentes
COMPONENTES

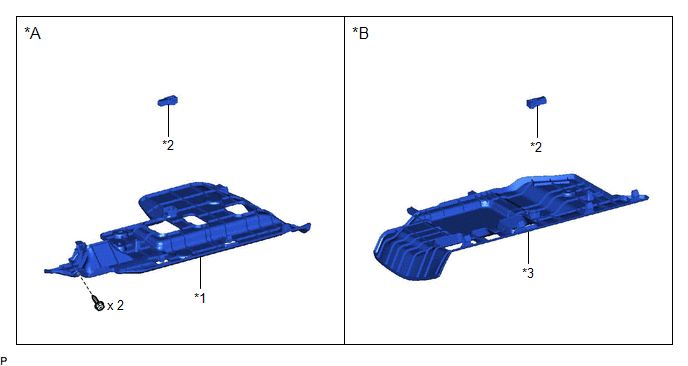

ILUSTRACION
|
*A | para el lado del conductor | *B |
Para el lado del pasajero delantero |
|
*1 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1 |
*2 | CONJUNTO DE LA LUZ INTERIOR NO. 1 |
|
*3 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2 |
- | - |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR NO. 1 DEL PANEL DE INSTRUMENTOS (para el lado del conductor)
Haga clic aqui .gif)
2. EXTRAIGA EL CONJUNTO DE LA LUZ INTERIOR NO. 1 (para el lado del conductor)

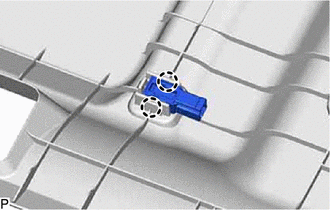

| (a) Desenganche las 2 garras para extraer el conjunto de la luz interior No. 1. |
|
3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR NO. 2 DEL PANEL DE INSTRUMENTOS (para el lado del pasajero delantero)
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE LA LUZ INTERIOR NO. 1 (para el lado del pasajero delantero)

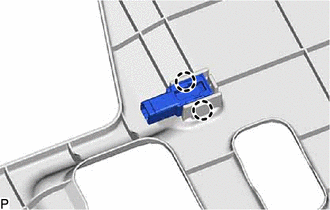

| (a) Desenganche las 2 garras para extraer el conjunto de la luz interior No. 1. |
|
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE LA LUZ DEL HUECO PARA LOS PIES IZQUIERDO (CONJUNTO DE LA LUZ INTERIOR NO. 1)
|

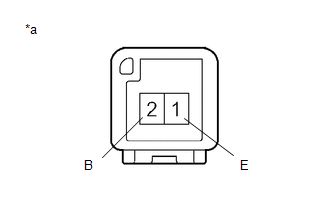

*a | Componente sin mazo de cables conectado (Luz del hueco para los pies izquierdo (conjunto de la luz interior No. 1)) |
(a) Aplique tension de la bateria al conector y compruebe si la luz del hueco para los pies izquierdo se enciende.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 2 (B) Terminal negativo de la bateria (-) > 1 (E) |
Siempre | La luz del hueco para los pies izquierda se enciende |
Si el resultado no es el especificado, sustituya la luz del hueco para los pies izquierdo (conjunto de la luz interior No. 1).
2. INSPECCIONE LA LUZ DEL HUECO PARA LOS PIES DERECHO (CONJUNTO DE LA LUZ INTERIOR NO. 1)
|
*a | Componente sin mazo de cables conectado (Luz del hueco para los pies derecho (conjunto de la luz interior No. 1)) |
(a) Aplique tension de la bateria al conector y compruebe si la luz del hueco para los pies derecha se enciende.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 2 (B) Terminal negativo de la bateria (-) > 1 (E) |
Siempre | Las luces del hueco para los pies derecha se enciende |
Si el resultado no es el especificado, sustituya la luz del hueco para los pies derecho (conjunto de la luz interior No. 1).
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA LUZ INTERIOR NO. 1 (para el lado del conductor)
(a) Enganche las 2 garras para colocar el conjunto de la luz interior izquierda No. 1.
2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR NO. 1 DEL PANEL DE INSTRUMENTOS (para el lado del conductor)
Haga clic aqui .gif)
3. INSTALE EL CONJUNTO DE LA LUZ INTERIOR NO. 1 (para el lado del pasajero delantero)
(a) Enganche las 2 garras para colocar el conjunto de la luz interior izquierda No. 1.
4. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR NO. 2 DEL PANEL DE INSTRUMENTOS (para el lado del pasajero delantero)
Haga clic aqui
