INSTALACION
PRECAUCION / AVISO / OBSERVACION
ADVERTENCIA:
Utilice guantes de proteccion. Las areas afiladas de las piezas pueden herirle las manos.
OBSERVACION:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO

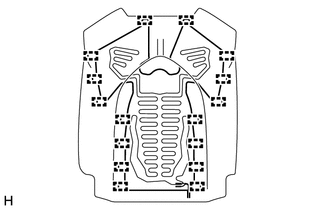

| (a) Instale el conjunto de la calefaccion del respaldo del asiento delantero en la funda del respaldo del asiento delantero de tipo individual con 16 pasadores de marcado nuevos. |
|
2. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aqui .gif)
3. COLOQUE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA
Haga clic aqui
4. INSTALE EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO
Haga clic
aqui
5. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aqui
6. INSTALE EL PROTECTOR INTERIOR DEL COJIN DEL ASIENTO DELANTERO
Haga clic aqui
7. COLOQUE EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO
Haga clic aqui
8. INSTALE EL PROTECTOR DELANTERO DEL COJIN DEL ASIENTO DELANTERO
Haga
clic aqui
9. ENGANCHE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aqui
10. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO
Haga clic aqui
