INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS (excepto techo solar panoramico)
(a) Si vuelve a utilizar el conjunto de la antena del telefono y del GPS:
(1) Instale un sello nuevo.

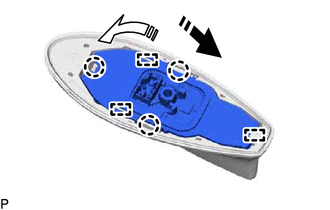

(b) Empuje el conjunto de la antena del telefono y del GPS en la direccion indicada por la flecha (1) que se muestra en la ilustracion para enganchar la guia.
.png)
.png) |
Instale en esta Direccion (1) |
.png) |
Instale en esta Direccion (2) |
(c) Empuje el conjunto de la antena del telefono y del GPS en la direccion indicada por la flecha (2) que se muestra en la ilustracion para enganchar las 2 guias y las 3 garras e instalar el conjunto de la antena del telefono y del GPS.
2. INSTALE EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS CON CUBIERTA (excepto techo solar panoramico)

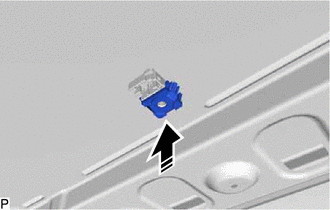

(a) Instale una arandela y soporte nuevos como se muestra en la ilustracion.
.png)
|
|
Instale en esta Direccion |
(b) Instale el conjunto de la antena del telefono y del GPS con cubierta con el perno.
Torque:
9.5 N·m {97 kgf·cm, 84 in·lbf}
(c) Conecte el conector.
3. INSTALE EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS (para techo solar panoramico)

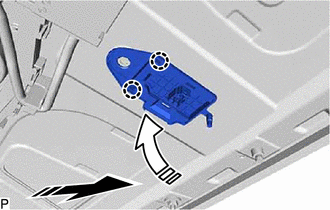

(a) Enganche las 2 garras para instalar provisionalmente el conjunto de la antena del telefono y del GPS tal como se muestra en la ilustracion.
.png)
|
|
Instalar en esta direccion (1) |
|
|
Instalar en esta direccion (2) |
(b) Coloque el clip.
(c) Instale el conjunto de la antena del telefono y del GPS con la tuerca.
Torque:
16.5 N·m {168 kgf·cm, 12 ft·lbf}
(d) Conecte el conector.
4. INSTALE EL CONJUNTO DEL FORRO DEL TECHO
Haga clic aqui
