EXTRACCION
PRECAUCION/AVISO/RECOMENDACION
A continuacion se muestran los procedimientos necesarios (de ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar las piezas, o al sustituirlas durante la extraccion/instalacion del conjunto de la antena del telefono y del GPS.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion. |
Sistema asistente de mantenimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aqui
.gif)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS CON CUBIERTA (excepto techo solar panoramico)

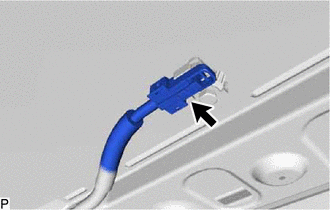

| (a) Desconecte el conector. |
|

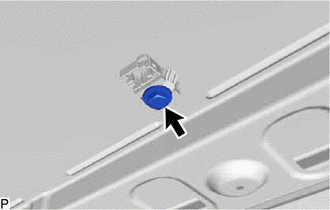

| (b) Extraiga el perno. |
|

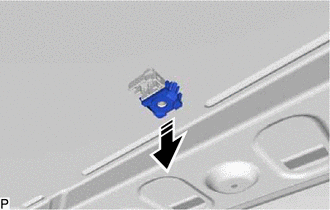

(c) Tire de la arandela y el soporte tal como se muestra en la ilustracion y retire el conjunto de la antena del telefono y del GPS con cubierta.
.png)
.png) |
Extraer en esta direccion |
3. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS (excepto techo solar panoramico)

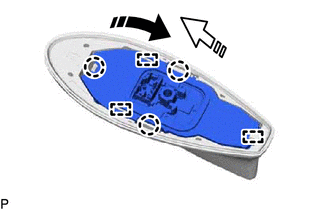

(a) Tire del conjunto de la antena del telefono y del GPS en la direccion indicada por la flecha (1) tal como se muestra en la ilustracion para desenganchar las 3 garras y las 2 guias.
.png)
|
|
Extraiga en esta Direccion (1) |
.png) |
Extraiga en esta Direccion (2) |
(b) Tire del conjunto de la antena del telefono y del GPS en la direccion indicada por la flecha (2) tal como se muestra en la ilustracion para desenganchar la guia y extraer el conjunto de la antena del telefono y del GPS.
(c) Si vuelve a utilizar el conjunto de la antena del telefono y del GPS:
| (1) Extraiga el sello. |
|
4. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS (para techo solar panoramico)

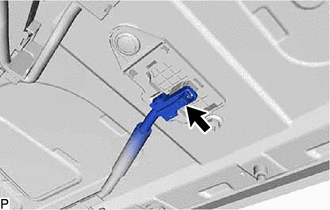

| (a) Desconecte el conector. |
|
| (b) Retire el clip y la tuerca. |
|

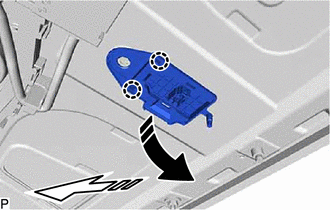

(c) Desenganche las 2 garras y extraiga el conjunto de la antena del telefono y del GPS como se muestra en la ilustracion.
.png)
|
|
Extraer en esta direccion (1) |
|
|
Extraiga en esta direccion (2) |
