Toyota Camry Manual de reparaciones XV70 (2017-2023): Microfono de reconocimiento de voz desconectado (B1579)

DESCRIPCION

El conjunto del receptor de radio y pantalla, el subconjunto de la caja de la consola del techo y el conjunto del microfono del telefono estan conectados entre si con las lineas de la senal de deteccion de conexion del microfono.

Este DTC se memoriza cuando la linea de la senal de deteccion de conexion del microfono esta desconectada.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area Afectada

B1579

Microfono de reconocimiento de voz desconectado

Se pierde la senal del microfono

  • Subconjunto de la caja de la consola del techo
  • Conjunto del microfono del telefono
  • Conjunto del receptor de radio y pantalla
  • DCM (transceptor de telematica)*
  • Mazo de cables o conector

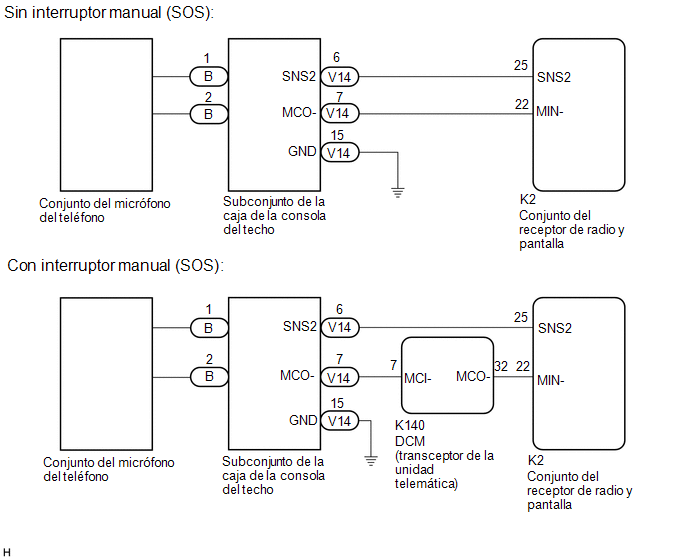

DIAGRAMA DE CONEXIONES

Con Techo Solar Sin Techo Solar

PRECAUCION/AVISO/RECOMENDACION

AVISO:

PROCEDIMIENTO

1.

REVISE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester

Condicion

Condicion especificada

K2-22 (MIN-) - Masa de la carroceria

Siempre

Por debajo de 1 ?

Resultado:

Resultado

Vaya a

ACEPTAR (con Techo Solar y sin Interruptor (SOS) Manual)

A

ACEPTAR (con Techo Solar y con Interruptor (SOS) Manual)

B

ACEPTAR (sin Techo Solar y sin Interruptor (SOS) Manual)

C

ACEPTAR (sin Techo Solar y con Interruptor (SOS) Manual)

D

NG

E

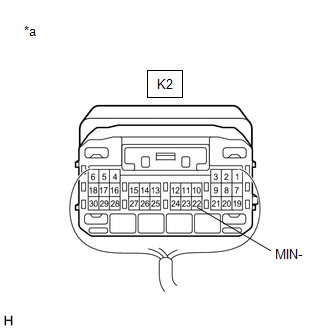

*a

Componente con mazo de cables conectado

(Conjunto del receptor de radio y pantalla)

B

IR AL PUNTO 3

C

IR AL PUNTO 9

D

IR AL PUNTO 10

E

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

A

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-25 (SNS2) - V14-6 (SNS2)

Siempre

Inferior a 1 ?

K2-22 (MIN-) - V14-7 (MCO-)

Siempre

Inferior a 1 ?

K2-25 (SNS2) o V14-6 (SNS2) - Masa de la carroceria

Siempre

10 k? o superior

K2-22 (MIN-) o V14-7 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

OK

IR AL PUNTO 7

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TRANSCEPTOR DE LA UNIDAD TELEMATICA (DCM) - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K140-7 (MCI-) - V14-7 (MCO-)

Siempre

Inferior a 1 ?

K140-7 (MCI-) o V14-7 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMATICA))

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-22 (MIN-) - K140-32 (MCO-)

Siempre

Inferior a 1 ?

K2-22 (MIN-) o K140-32 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-25 (SNS2) - V14-6 (SNS2)

Siempre

Inferior a 1 ?

K2-25 (SNS2) o V14-6 (SNS2) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMATICA)

(a) Conecte el conector K140 del DCM (transceptor de la unidad telematica).

(b) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester

Condicion

Condicion especificada

K140-7 (MCI-) - Masa de la carroceria

Siempre

Por debajo de 1 ?

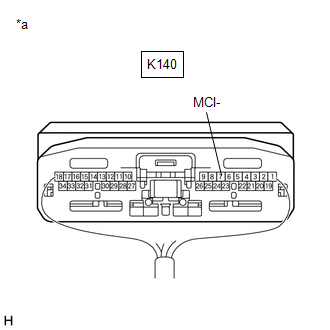

*a

Componente con mazo de cables conectado

(DCM (transceptor de telematica))

NG

REEMPLACE EL DCM (TRANSCEPTOR DE TELEMATICA)

Haga clic aqui

OK

7.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Acople el conector B del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

6 (SNS2) - 7 (MCO-)

Siempre

Inferior a 1 ?

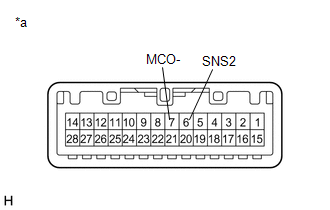

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo)

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

8.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

B-1 - V14-6 (SNS2)

Siempre

Inferior a 1 ?

B-2 - V14-7 (MCO-)

Siempre

Inferior a 1 ?

B-1 o V14-6 (SNS2) - V14-15 (GND)

Siempre

10 k? o superior

B-2 o V14-7 (MCO-) - V14-15 (GND)

Siempre

10 k? o mas

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

*b

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

OK

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

9.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-25 (SNS2) - V18-3 (SNS2)

Siempre

Inferior a 1 ?

K2-22 (MIN-) - V18-4 (MCO-)

Siempre

Inferior a 1 ?

K2-25 (SNS2) o V18-3 (SNS2) - Masa de la carroceria

Siempre

10 k? o superior

K2-22 (MIN-) o V18-4 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

OK

IR AL PUNTO 14

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

10.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TRANSCEPTOR DE LA UNIDAD TELEMATICA (DCM) - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K140-7 (MCI-) - V18-4 (MCO-)

Siempre

Inferior a 1 ?

K140-7 (MCI-) o V18-4 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

11.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMATICA))

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-22 (MIN-) - K140-32 (MCO-)

Siempre

Inferior a 1 ?

K2-22 (MIN-) o K140-32 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

12.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-25 (SNS2) - V18-3 (SNS2)

Siempre

Inferior a 1 ?

K2-25 (SNS2) o V18-3 (SNS2) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

13.

INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMATICA)

(a) Conecte el conector K140 del DCM (transceptor de la unidad telematica).

(b) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia Estandar:

Conexion del tester

Condicion

Condicion especificada

K140-7 (MCI-) - Masa de la carroceria

Siempre

Por debajo de 1 ?

*a

Componente con mazo de cables conectado

(DCM (transceptor de telematica))

NG

REEMPLACE EL DCM (TRANSCEPTOR DE TELEMATICA)

Haga clic aqui

OK

14.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Acople el conector B del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

3 (SNS2) - 4 (MCO-)

Siempre

Inferior a 1 ?

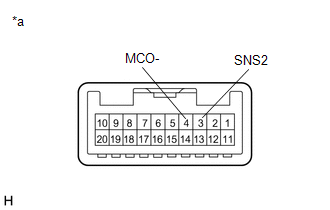

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo)

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

15.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

B-1 - V18-3 (SNS2)

Siempre

Inferior a 1 ?

B-2 - V18-4 (MCO-)

Siempre

Inferior a 1 ?

B-1 o V18-3 (SNS2) - V18-11 (GND)

Siempre

10 k? o superior

B-2 o V18-4 (MCO-) - V18-11 (GND)

Siempre

10 k? o mas

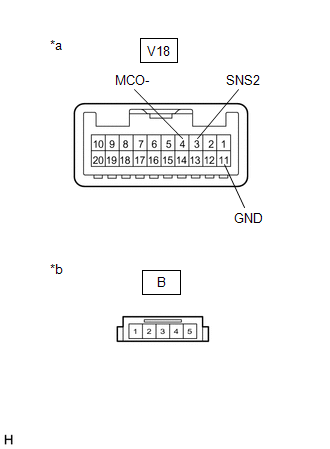

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

*b

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

OK

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
