INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN
(a) Pase el cable de control de la transmisión hacia el interior del vehículo e instale el conjunto del cable de control de la transmisión en la carrocería con las 2 tuercas.
Torque:
6.0 N·m {61 kgf·cm, 53 in·lbf}
(b) Conecte el conjunto del cable de control de la transmisión a la carrocería del vehículo con las 2 tuercas.
Torque:
6.0 N·m {61 kgf·cm, 53 in·lbf}
(c) Conecte el conjunto del cable de control de la transmisión en el soporte del cable de control de la transmisión No. 1 con un clip nuevo.

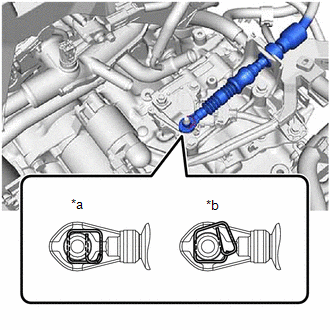

(d) Conecte el conjunto del cable de control de la transmisión a la palanca del eje de control de la transmisión, como se muestra en la ilustración. AVISO: Antes de instalar el conjunto del cable de control de la transmisión, compruebe si el conjunto del interruptor de posición de estacionamiento/punto muerto y la palanca de cambios están en la posición N. |
|
2. INSTALE EL CONDUCTO DE LA CAJA DE LA CONSOLA N° 1
(a) Instale el conducto No. 1 de la caja de la consola.
3. INSTALE EL CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISIÓN
Haga clic aquí
4. COLOQUE EL AISLANTE TÉRMICO INFERIOR DEL PISO DELANTERO NO. 1
(a) Coloque el aislante térmico del piso delantero inferior No. 1 en la carrocería del vehículo con las 2 tuercas.
Torque:
4.9 N·m {50 kgf·cm, 43 in·lbf}
5. INSTALE EL CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero)
Haga clic aquí
6. COLOQUE EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA
Haga clic aquí
7. COLOQUE EL ECM
Haga clic aquí
8. COLOQUE LA BATERÍA
Haga clic aquí
9. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS
Haga clic aquí
10. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS
Haga clic aquí
