DESCRIPCIÓN
Cuando se selecciona "Change Wheel" en la pantalla de información múltiple y se mantiene pulsado el interruptor "OK" (conjunto del interruptor de la almohadilla del volante), el sistema entra en el modo de registro de ID automático y el indicador de advertencia de la presión de los neumáticos parpadeará 3 veces.
La ECU principal de la carrocería (ECU de la carrocería de red múltiplex) recibe señales del conjunto del medidor combinado a través de la línea de comunicación CAN.

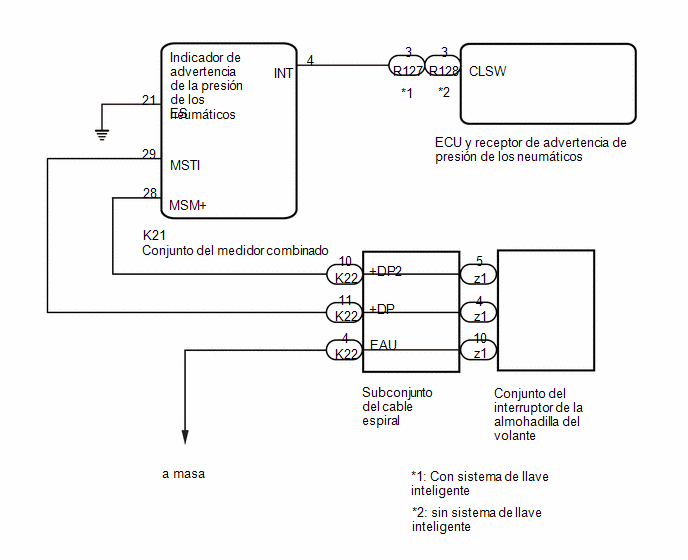

DIAGRAMA DE CONEXIONES
.png)
PROCEDIMIENTO
| 1. |
COMPRUEBE EL MODO DE PRUEBA (COMPROBACIÓN DEL INTERRUPTOR DE REINICIO DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS [DTC C2198]) |
(a) Realizar procedimiento de modo de pruebas (comprobación del interruptor de reinicio de advertencia de la presión de los neumáticos (DTC C2198)).
Haga clic aquí .gif)
| SIGUIENTE | .gif) | VAYA AL DTC C2198 |
Posición de los neumáticos no identificadaCalibración del módulo del sensor del ángulo de dirección/error en la memoria del parámetro (C052646)
DESCRIPCIÓN Mientras se conduce el vehículo en línea recta a una velocidad de al menos 15 km/h (9 mph) 1 segundo, la ECU de control de derrape (conjunto del actuador del freno) calcula el punto cero del sensor del ángulo de dirección y lo actualiza si la diferencia entre el punto cero actual y ...
InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO PROCEDIMIENTO
1. FIJE EL VEHÍCULO (a) Accione completamente el freno de estacionamiento y calce de las ruedas.
ADVERTENCIA:
Asegúrese de aplicar el freno de estacionamiento y calce de las ruedas antes de ejecutar este procedimiento.
Si el vehículo no está ...
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
AVISO: Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui PROCEDI ...
