INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA NO. 1
(a) En el subconjunto del brazo inferior de la suspensión delantera No. 1, coloque el tope del casquillo del brazo delantero inferior.

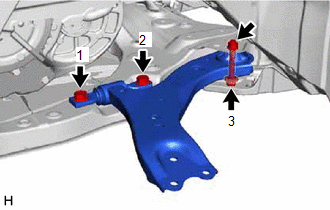

| (b) Instale el subconjunto del brazo inferior de la suspensión delantera No. 1 en el conjunto del bastidor delantero con los 3 pernos y la tuerca en el orden indicado en la ilustración. Torque: Perno (1), (2) : 200 N·m {2039 kgf·cm, 148 ft·lbf} Perno (3) : 135 N·m {1377 kgf·cm, 100 ft·lbf} AVISO: No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada. |
|
(c) Conecte el subconjunto del brazo inferior de la suspensión delantera No. 1 al conjunto de la junta esférica inferior delantera con el perno y 2 tuercas.
Torque:
92 N·m {938 kgf·cm, 68 ft·lbf}
2. COLOQUE EL SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA
Para A25A-FKS: haga clic aquí .gif)
Para 2GR-FKS: haga clic aquí
3. INSTALE LA CUBIERTA IZQUIERDA DEL PISO DELANTERO
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
4. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR N° 2 (para A25A-FKS)
Haga clic aquí
5. INSTALE LA CUBIERTA INFERIOR TRASERA IZQUIERDA DEL MOTOR (para 2GR-FKS)
Haga clic aquí
6. COLOQUE LA CUBIERTA INFERIOR DEL MOTOR No. 1
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
7. INSTALE LA ALMOHADILLA DE EXTENSIÓN DE APERTURA DE LA RUEDA DELANTERA IZQUIERDA
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
8. INSTALE LA ALMOHADILLA DE EXTENSIÓN DE APERTURA DE LA RUEDA DELANTERA DERECHA
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
9. COLOQUE LA RUEDA DELANTERA
Haga clic aquí
10. REVISE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS
Haga clic aquí
11. REALICE LA INICIALIZACIÓN
|
Sistema de monitoreo de asistencia al estacionamiento |
para la inicialización: para la calibración:
|
|
Sistema de supervisión de vista panorámica |
para la inicialización: para la calibración:
|
