AJUSTE
PROCEDIMIENTO
1. INSPECCIONE Y AJUSTE LA ALTURA DEL PEDAL DEL FRENO
(a) Extraiga el estribo de la puerta delantera izquierda.
Haga clic aquí.
(b) Extraiga el subconjunto izquierdo de la guarnición lateral del cubretablero.
Haga clic aquí
(c) Extraiga el subconjunto de la cubierta inferior del panel de instrumentos No. 1.
Haga clic aquí
(d) Extraiga la almohadilla del pedal del acelerador.
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
(e) Extraiga el pedal del acelerador.
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
(f) Compruebe la altura del pedal del freno.
OBSERVACIÓN:
Inspeccione y ajuste la altura del pedal del freno con la moqueta del piso y la alfombrilla delantera doblada hacia atrás.

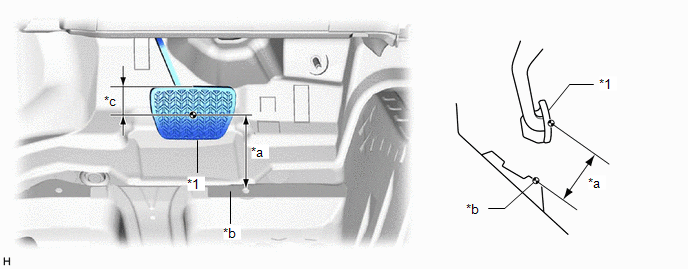

(1) Mida la distancia más corta entre la superficie de la almohadilla del pedal del freno y el panel del piso, como se muestra en la ilustración.
*1 | Pastilla del pedal del freno |
- | - |
*a | Altura del pedal de freno |
*b | Plano de medición del panel del suelo |
*c | 41 mm (1.61 pulg.) |
- | - |
Altura del pedal del freno desde el panel del piso:
149.5 a 159.5 mm (5.89 a 6.28 pulg.)
Si la altura del pedal del freno no es la especificada, inspeccione y ajuste la longitud de la varilla de empuje según el procedimiento que se explica a continuación.

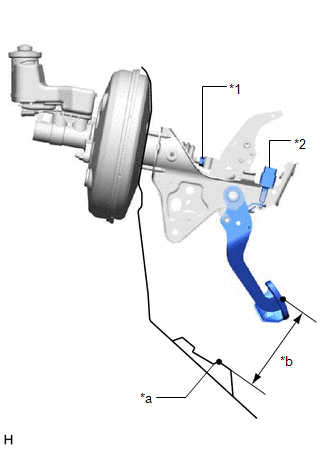

(g) Ajuste la longitud de la varilla de empuje.
(1) Extraiga el conjunto del interruptor de las luces de freno. Haga clic aquí. |
|
(2) Afloje la contratuerca.
(3) Ajuste la altura del pedal del freno girando la varilla de empuje.
Altura del pedal del freno desde el panel del piso:
149.5 a 159.5 mm (5.89 a 6.28 pulg.)
(4) Ajuste la contratuerca.
Torque:
26 N·m {265 kgf·cm, 19 ft·lbf}
(5) Instale el conjunto del interruptor de las luces de freno.
Haga clic aquí.
(h) Instale el pedal del acelerador.
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
(i) Instale la almohadilla del pedal del acelerador.
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
(j) Instale el subconjunto de la cubierta inferior del panel de instrumentos No. 1.
Haga clic aquí
(k) Instale el subconjunto izquierdo de la guarnición lateral del cubretablero.
Haga clic aquí.
(l) Coloque el estribo de la puerta delantera izquierda.
Haga clic aquí.
2. REVISE EL JUEGO LIBRE DEL PEDAL DEL FRENO
(a) Pare el motor y pise a fondo varias veces el pedal del freno hasta que no quede vacío en el conjunto del servofreno.

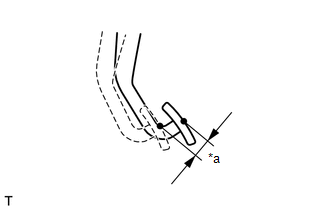

(b) Pise el pedal del freno hasta que empiece a notar resistencia. Mida la distancia como se muestra en la ilustración. Juego libre del pedal de freno: 1.0 a 6.0 mm (0.0394 a 0.236 pulg.) Si el juego libre del pedal del freno no es el especificado, compruebe la holgura del interruptor de las luces de freno. Haga clic aquí. Si el juego libre del pedal de freno es el especificado, prosiga con el procedimiento de comprobación de la distancia de reserva del pedal del freno. |
|
3. INSPECCIONE LA DISTANCIA DE RESERVA DEL PEDAL DEL FRENO
OBSERVACIÓN:
Mida la distancia en el mismo punto utilizado en la inspección de la altura del pedal del freno.

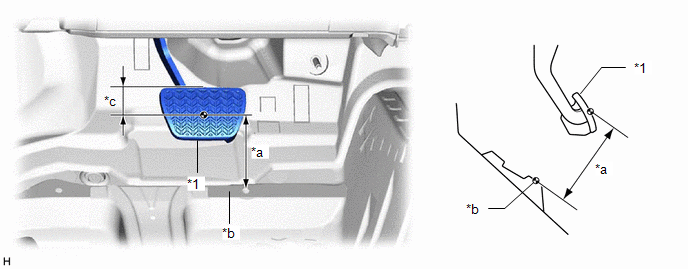

(a) Pise el pedal del freno con el motor en marcha y mida la distancia de reserva del pedal del freno como se muestra en la ilustración.
*1 | Pastilla del pedal del freno |
- | - |
*a | Distancia de reserva del pedal del freno |
*b | Plano de medición del panel del suelo |
*c | 41 mm (1.61 pulg.) |
- | - |
Distancia de reserva del pedal del freno desde el panel del piso a 300 N (31 kgf, 67 lbf.):
Excepto modelos TRD
81 mm (3.2 pulg.) o más
Para modelos TRD
79 mm (3.1 pulg.) o más
Si la distancia no es la especificada, localice averías en el sistema de frenos.
Haga clic aquí.
