Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Freno / Sistema De Frenos (otros) / Pedal Del Freno / ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN/AVISO/OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben llevar a cabo después de extraer, instalar o sustituir piezas durante la extracción/instalación del conjunto del soporte del pedal del freno.

Procedimientos necesarios después de extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la batería

Realice la calibración a punto cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección

Sistema de monitoreo de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. EXTRAIGA LA BATERÍA

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

3. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

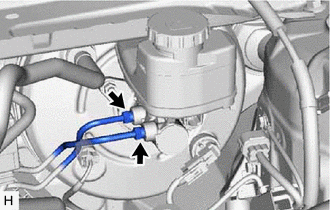

4. DESCONECTE EL LATIGUILLO DEL FRENO

(a) Utilice una llave de tuercas de unión para desconectar los 2 latiguillos del freno del subconjunto del cilindro maestro del freno.

AVISO:

  • No dañe ni deforme los latiguillos del freno.
  • Evite que las partículas extrañas como suciedad o polvo entren a los latiguillos del freno desde la pieza de conexión.

5. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

Haga clic aquí.

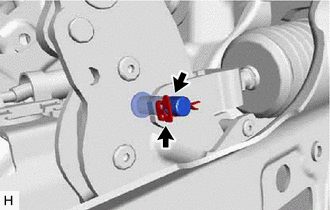

7. EXTRAIGA EL PASADOR DE LA VARILLA DE EMPUJE

(a) Extraiga el clip y el pasador de la varilla de empuje.

8. EXTRAIGA EL CONJUNTO DEL SOPORTE DEL PEDAL DEL FRENO

(a) Desenganche la abrazadera para separar el mazo de cables del conjunto del soporte del pedal del freno.

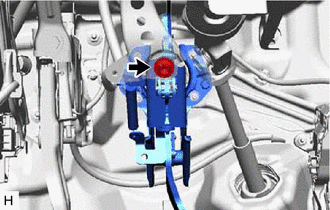

(b) Quite el perno y separe el conjunto del soporte del pedal del freno del conjunto del refuerzo del panel de instrumentos.

(c) Extraiga los 2 clips.

Tuerca

Clip
Fabricado por TMMK

OBSERVACIÓN:

En función del vehículo, es posible que los clips no estén instalados.

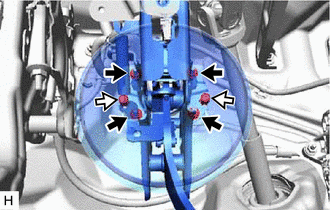

(d) Quite las 4 tuercas y pulse el conjunto del servofreno hacia el compartimiento del motor.

AVISO:

(e) Extraiga el conjunto del soporte del pedal del freno evitando los espárragos prisioneros del conjunto del servofreno y la base de soporte del servofreno.

AVISO:

Tenga cuidado de no deformar el soporte del conjunto de refuerzo del panel de instrumentos.

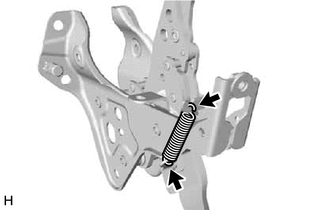

9. EXTRAIGA EL MUELLE DE RETORNO DEL PEDAL DEL FRENO

(a) Extraiga el muelle de retorno del pedal del freno del conjunto del soporte del pedal del freno.

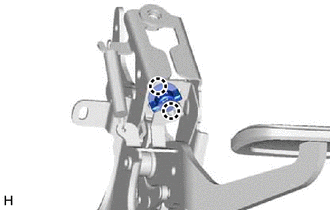

10. EXTRAIGA EL DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO

(a) Desenganche las 2 garras y extraiga el dispositivo de ajuste de montaje del interruptor de las luces de freno.

11. EXTRAIGA LA PASTILLA DEL PEDAL DEL FRENO

(a) Extraiga la pastilla del pedal del freno del conjunto del soporte del pedal del freno.
