Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN/AVISO/RECOMENDACIÓN

AVISO:

PROCEDIMIENTO

1. INSTALE LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

AVISO:

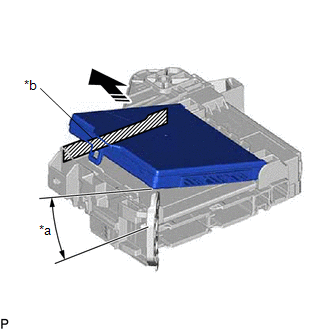

(a) Coloque la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) en la posición en que la guía de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) entra en contacto con la pared lateral del alojamiento del conjunto del bloque de empalmes del panel de instrumentos como se muestra en la ilustración.

*a

20° o más

*b

Pared lateral del alojamiento

Coloque en este sentido

OBSERVACIÓN:

Asegúrese de mantener un ángulo de 20° o más, según se muestra en la ilustración.

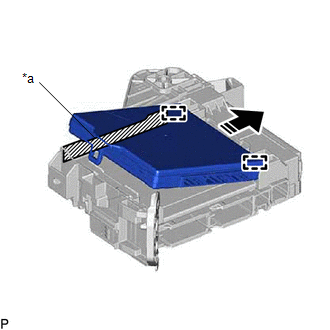

(b) Deslice la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) a lo largo de la pared lateral del alojamiento tal y como se muestra en la ilustración y enganche las 2 guías.

*a

Pared lateral del alojamiento

Deslice en esta dirección

(c) Mientras mantiene la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) en contacto con la cara A del conjunto del bloque de empalmes del panel de instrumentos (eje de rotación), bájela como se muestra en la ilustración.

*a

Cara A

Instale en esta Dirección

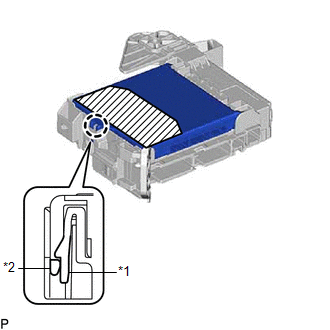

(d) Pulse el área de presión hasta que la garra se enganche para instalar la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

*1

Conjunto del bloque de empalmes del panel de instrumentos

*2

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Área de presión

AVISO:

OBSERVACIÓN:

Si no escucha un clic, verifique visualmente el enganche de la pieza de bloqueo. El enganche también se puede confirmar si la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) y el conjunto del bloque de empalmes del panel de instrumentos están nivelados.

2. INSTALE EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

(a) Enganche la guía.

(b) Instale el soporte de la abrazadera del mazo de cables con la tuerca.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

3. INSTALE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS CON LA ECU PRINCIPAL DE LA CARROCERÍA

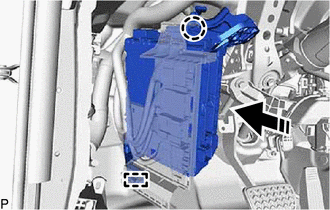

(a) Conecte los 2 conectores y levante las 2 palancas de bloqueo para enganchar las 2 garras y bloquear el conector como se muestra en la ilustración.

AVISO:

Asegúrese de conectar de forma segura el conector.

Instale en esta Dirección

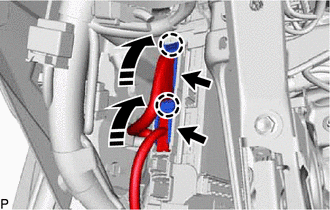

(b) Enganche la abrazadera.

(c) Enganche la abrazadera.

(d) Enganche la abrazadera y la guía para instalar el conjunto del bloque de empalmes del panel de instrumentos con la ECU principal de la carrocería.

Instalar en esta dirección

(e) Coloque las 2 tuercas.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

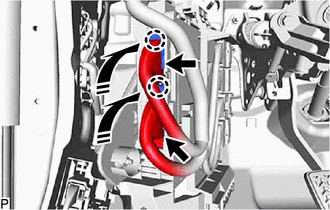

(f) Conecte los 2 conectores y levante las 2 palancas de bloqueo para enganchar las 2 garras y bloquear el conector como se muestra en la ilustración.

AVISO:

Asegúrese de conectar de forma segura el conector.

Instale en esta Dirección

(g) Enganche la abrazadera.

(h) Conecte todos los conectores.

4. INSTALE EL SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS No. 3

Haga clic aquí

5. COLOQUE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS NO. 1

Haga clic aquí
