INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL CLIP DE LA MOLDURA EXTERIOR DEL PARABRISAS NO. 3

OBSERVACIÓN:

Realice el siguiente procedimiento solo cuando sea necesaria la sustitución del clip de la moldura exterior del parabrisas No. 3.

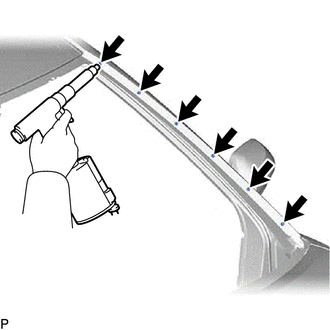

(a) Coloque 6 clips de la moldura exterior del parabrisas No. 3 nuevos con la ayuda de una remachadora con una pieza de extremidad.

OBSERVACIÓN:

Si el mandril de los clips de la moldura exterior del parabrisas No. 3 no se suelta al accionar por primera vez la pistola remachadora, deslícela hacia adelante sobre el mandril y vuelva a accionarla

AVISO:

• No haga palanca en los clips de la moldura exterior del parabrisas No. 3 con la remachadora, ya que esto dañaría la remachadora y el mandril.

• Asegúrese de que los clips de la moldura exterior del parabrisas No. 3 están colocados correctamente en la carrocería del vehículo.

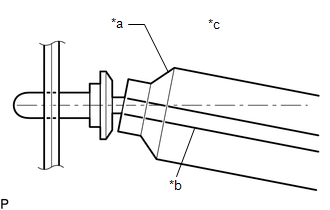

  *a	Remachadora
  *b	Incorrecto
  *c	Correcto

• No incline la remachadora cuando instale el clip de la moldura exterior del parabrisas No. 3 en la carrocería del vehículo.

(b) Coloque el subconjunto del cristal del parabrisas.

Haga clic aquí

2. COLOQUE EL CLIP DE LA MOLDURA EXTERIOR DEL PARABRISAS NO. 1

OBSERVACIÓN:

Realice el siguiente procedimiento solo cuando sea necesaria la sustitución del clip de la moldura exterior del parabrisas No. 1.

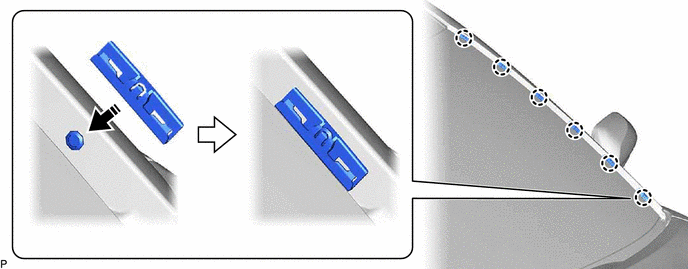

(a) Enganche las 6 garras para colocar los 6 clips No. 1 de la moldura exterior del parabrisas tal y como se muestra en la ilustración.

Coloque en esta dirección

-

-

3. COLOQUE LA MOLDURA EXTERIOR DEL PARABRISAS

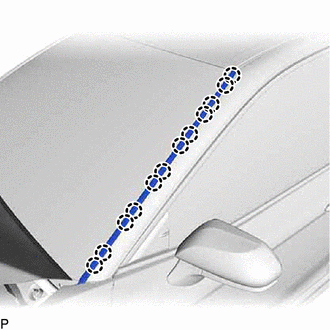

(a) Enganche las 12 garras para colocar la moldura exterior del parabrisas.

4. COLOQUE EL SELLO DE LA ALETA DELANTERA AL CUBRETABLEROS

Haga clic aquí
