INSTALACIÓN
PROCEDIMIENTO
1. COLOQUE EL INTERRUPTOR AUTOMÁTICO DE LAS LUCES DE CARRETERA

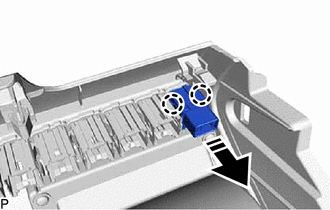

(a) Enganche las 2 garras para instalar el interruptor automático de las luces de carretera tal como se muestra en la ilustración.
![]() |
Instale en esta dirección |
2. INSTALE EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
3. CONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ
Haga clic aquí
4. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPÓ NO. 2
Haga clic aquí
5. INSTALE LA PARTE LATERAL IZQUIERDA DEL PANEL DE INSTRUMENTOS
Haga clic aquí
6. INSTALE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí
7. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
8. INSTALE EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS
Haga clic aquí.
9. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí
UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN
*1 CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS
*2 CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL
*3 CONJUNTO DEL MOTOR Y BOMBA DEL LAVAPARABRISAS
*4 BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR Y CONJUNTO DEL BLOQUE DE EMPAL ...
Circuito del interruptor de la luz de cortesía del capó del motor
DESCRIPCIÓN El interruptor de la luz de cortesía del capó del motor está instalado en el conjunto de bloqueo del capó. Este interruptor se activa cuando se cierra el capó del motor y se desactiva cuando se abre el capó del motor. DIAGRAMA DE CONEXIONE ...
Bombilla De La Luz De Marcha AtrÁs
ComponentesCOMPONENTES ILUSTRACIÓN
*1 BOMBILLA DE LA LUZ DE MARCHA ATRÁS
*2 CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES ExtracciÓnEXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y dere ...
