InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO

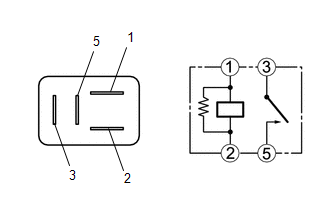

1. INSPECCIONE EL RELÉ IZQUIERDO H-LP
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
3 - 5 | No se aplica tensión entre los terminales 1 y 2 |
10 kΩ o superior |
|
3 - 5 | Se aplica tensión entre los terminales 1 y 2 |
Por debajo de 1 Ω |
Si el resultado no es el especificado, sustituya el relé izquierdo H-LP.
2. INSPECCIONE EL RELÉ H-LP RH
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
3 - 5 | No se aplica tensión entre los terminales 1 y 2 |
10 kΩ o superior |
|
3 - 5 | Se aplica tensión entre los terminales 1 y 2 |
Por debajo de 1 Ω |
Si el resultado no es el especificado, sustituya el relé derecho H-LP.
3. INSPECCIONE EL RELÉ DIM
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
3 - 5 | No se aplica tensión entre los terminales 1 y 2 |
10 kΩ o superior |
|
3 - 5 | Se aplica tensión entre los terminales 1 y 2 |
Inferior a 1 Ω |
Si el resultado no es el especificado, sustituya el relé DIM.
4. INSPECCIONE EL RELÉ DRL (para intermitentes tipo de LED)
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
3 - 5 | No se aplica tensión entre los terminales 1 y 2 |
10 kΩ o superior |
|
3 - 5 | Se aplica tensión entre los terminales 1 y 2 |
Por debajo de 1 Ω |
Si el resultado no es el especificado, sustituya el relé DRL derecho.
