INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL ESPEJO EXTERIOR (para el tipo A)
(a) Sin sistema de visión panorámica:

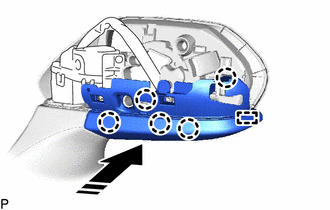

(1) Enganche la guía y los 5 ganchos para instalar el conjunto de la cubierta del orificio del espejo retrovisor exterior como se muestra en la ilustración.
.png) |
Instalar en esta dirección |
2. INSTALE EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL (para el tipo A)
Con sistema de supervisión de vista panorámica:
Haga clic aquí
.gif)
3. COLOQUE LA CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO RETROVISOR EXTERIOR CON CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL (para el tipo A)
(a) Con sistema de supervisión de vista panorámica:

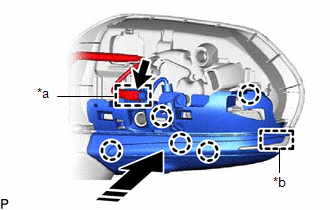

(1) Enganche la guía y los 5 ganchos para instalar el conjunto de la cubierta del orificio del espejo retrovisor exterior como se muestra en la ilustración.
|
*a | Abrazadera |
|
*b | Guía |
|
|
Instalar en esta dirección |
(2) Conecte el conector.
(3) Enganche la abrazadera.
4. COLOQUE LA CUBIERTA DEL ESPEJO EXTERIOR (para el tipo A)

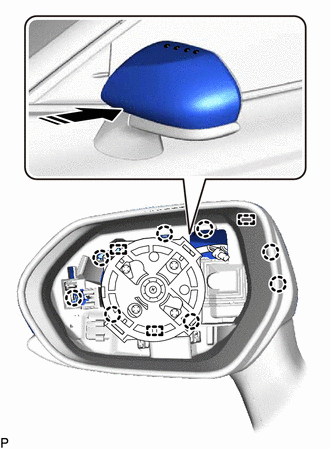

(a) Enganche las 3 guías y los 8 ganchos para instalar la cubierta exterior del espejo retrovisor exterior como se muestra en la ilustración.
|
|
Instalar en esta dirección |
5. INSTALE EL ESPEJO EXTERIOR (para el tipo A)
Haga clic aquí
6. COLOQUE LA CUBIERTA DEL ESPEJO EXTERIOR (para el tipo B)

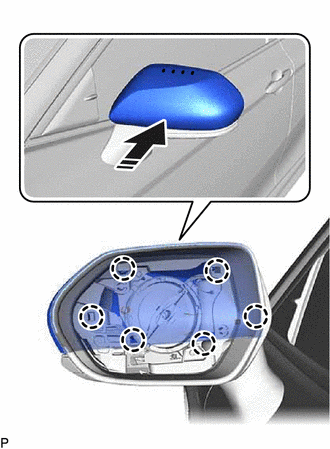

(a) Enganche los 6 ganchos para instalar la cubierta del espejo retrovisor exterior como se muestra en la ilustración.
|
|
Instalar en esta dirección |
7. INSTALE EL ESPEJO EXTERIOR (para el tipo B)
Haga clic aquí
8. REALICE LA CALIBRACIÓN (con sistema de supervisión de vista panorámica)
Haga clic aquí
