EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la cubierta del espejo retrovisor exterior.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

*1: Solo al extraer e instalar o sustituir el conjunto de la cámara de televisión trasera
  • Conjunto de la cámara de televisión lateral izquierda
  • Conjunto de la cámara de televisión lateral derecha

Ajuste de la vista de la cámara de televisión lateral

Sistema de supervisión de vista panorámica

Sustitución o extracción e instalación de 2 piezas o más:
  • Conjunto de la cámara de televisión delantera o conjunto del parachoques delantero o de la rejilla del radiador
  • Conjunto de la cámara de televisión trasera
  • Conjunto de la cámara de televisión lateral izquierda o conjunto del espejo retrovisor exterior izquierdo
  • Conjunto de la cámara de televisión lateral derecha o conjunto del espejo retrovisor exterior derecho
  • Ajuste de la vista de la cámara de televisión
  • Eje óptico del conjunto de la cámara de televisión trasera (función de detección de la cámara trasera)*1

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA EL ESPEJO EXTERIOR (para el tipo A)

Haga clic aquí

2. EXTRAIGA LA CUBIERTA DEL ESPEJO EXTERIOR CON CUBIERTA DEL ORIFICIO DEL ESPEJO EXTERIOR (para el tipo A)

(a) Sin sistema de visión panorámica:

Coloque la mano aquí

Tire en esta dirección

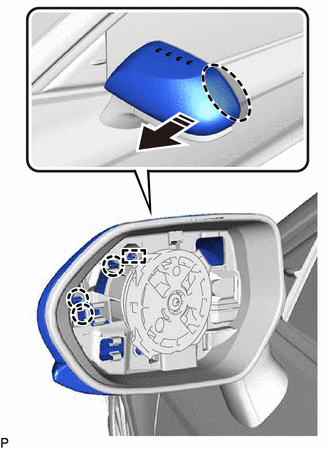

(1) Tire de la cubierta del espejo retrovisor exterior con cubierta del orificio del espejo retrovisor exterior como se muestra en la ilustración para desenganchar las 3 garras y la guía.

AVISO:

Asegúrese de no aplicar fuerza en una dirección diferente de la que se muestra en la ilustración ya que los ganchos y la guía podrían dañarse.

OBSERVACIÓN:

Utilice un destornillador con la punta envuelta en cinta protectora si resulta difícil desenganchar los ganchos.

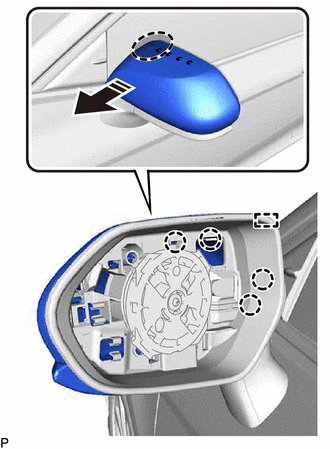

(2) Tire de la cubierta del espejo exterior con cubierta del orificio del espejo exterior como se muestra en la ilustración para desenganchar los 4 ganchos y la guía.

Coloque la mano aquí

Tire en esta dirección

AVISO:

Asegúrese de no aplicar fuerza en una dirección diferente de la que se muestra en la ilustración ya que los ganchos y la guía podrían dañarse.

OBSERVACIÓN:

Utilice un destornillador con la punta envuelta en cinta protectora si resulta difícil desenganchar los ganchos.

(3) Tire de la cubierta del espejo exterior con cubierta del orificio del espejo exterior como se muestra en la ilustración para desenganchar los 4 ganchos y la guía y extraiga la cubierta del espejo exterior con cubierta del orificio del espejo exterior.

Coloque la mano aquí

Extraiga en esta dirección

AVISO:

Asegúrese de no aplicar fuerza en una dirección diferente de la que se muestra en la ilustración ya que los ganchos y las guías podrían dañarse.

OBSERVACIÓN:

Utilice un destornillador con la punta envuelta en cinta protectora si resulta difícil desenganchar los ganchos.

3. EXTRAIGA LA CUBIERTA DEL ESPEJO EXTERIOR (para el tipo A)

(a) Sin sistema de visión panorámica:

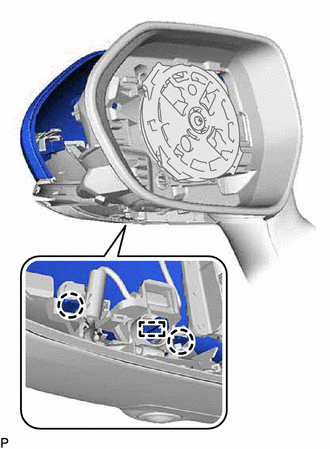

(1) Desenganche los 2 ganchos y la guía para extraer la cubierta del espejo exterior como se indica en la ilustración.

Extraiga en esta dirección

(b) Con sistema de supervisión de vista panorámica:

(1) Tire de la cubierta del espejo exterior como se muestra en la ilustración para desenganchar los 3 ganchos y la guía.

AVISO:

Asegúrese de no aplicar fuerza en una dirección diferente de la que se muestra en la ilustración ya que los ganchos y la guía podrían dañarse.

OBSERVACIÓN:

Utilice un destornillador con la punta envuelta en cinta protectora si resulta difícil desenganchar los ganchos.

Coloque la mano aquí

Tire en esta dirección

(2) Tire de la cubierta del espejo exterior como se muestra en la ilustración para desenganchar los 4 ganchos y la guía.

AVISO:

Asegúrese de no aplicar fuerza en una dirección diferente de la que se muestra en la ilustración ya que los ganchos y la guía podrían dañarse.

OBSERVACIÓN:

Utilice un destornillador con la punta envuelta en cinta protectora si resulta difícil desenganchar los ganchos.

Coloque la mano aquí

Tire en esta dirección

(3) Tire de la cubierta del espejo exterior como se muestra en la ilustración para desenganchar los 4 ganchos y la guía.

AVISO:

Asegúrese de no aplicar fuerza en una dirección diferente de la que se muestra en la ilustración ya que los ganchos y las guías podrían dañarse.

OBSERVACIÓN:

Utilice un destornillador con la punta envuelta en cinta protectora si resulta difícil desenganchar los ganchos.

Coloque la mano aquí

Extraer en esta dirección

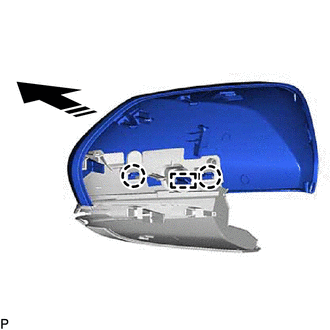

(4) Desenganche los 2 ganchos y la guía para extraer la cubierta del espejo exterior como se indica en la ilustración.

4. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO EXTERIOR CON CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL (para el tipo A)

(a) Con sistema de supervisión de vista panorámica:

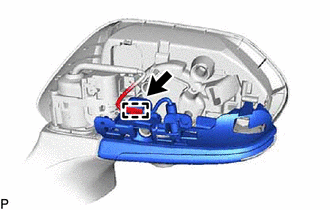

(1) Desenganche la abrazadera.

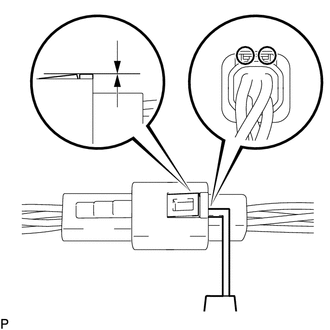

(2) Inserte un indicador de separación de electrodos de bujías 0.9 mm (0.0354 pulg.) o una herramienta similar en el conector como se muestra en la ilustración.

AVISO:

  • Inserte un indicador de separación de electrodos de bujías en el punto en que el gancho quede a la misma altura que el saliente del alojamiento del conector. Si la separación de electrodos de bujías de manómetro se inserta demasiado lejos, o si el gancho se levanta directamente con un destornillador, puede dañarse el gancho.
  • Si el gancho del conector está dañado, sustituya el conjunto del espejo retrovisor exterior trasero.

(3) Levante el gancho y desconecte el conector para extraer la cubierta del orificio de instalación del espejo exterior con conjunto de la cámara de televisión lateral.

5. EXTRAIGA EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL (para el tipo A)

Con sistema de supervisión de vista panorámica:

Haga clic aquí

6. EXTRAIGA EL ESPEJO EXTERIOR (para el tipo B)

Haga clic aquí

7. EXTRAIGA LA CUBIERTA DEL ESPEJO EXTERIOR (para el tipo B)

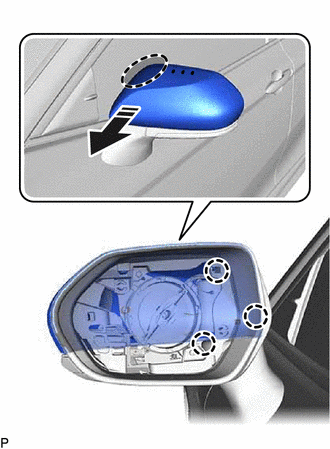

(a) Tire de la cubierta del espejo exterior como se muestra en la ilustración para desenganchar los 3 ganchos.

Coloque la mano aquí

Tire en esta dirección

AVISO:

Asegúrese de no aplicar fuerza en una dirección diferente de la que se muestra en la ilustración ya que los ganchos podrían dañarse.

OBSERVACIÓN:

Utilice un destornillador con la punta envuelta en cinta protectora si resulta difícil desenganchar los ganchos.

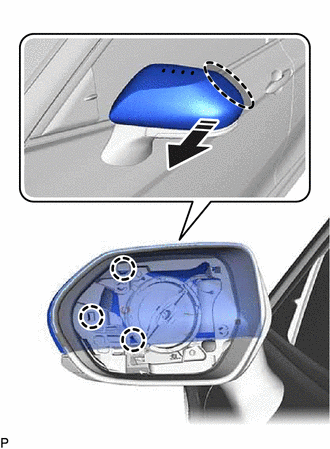

(b) Tire de la cubierta del espejo retrovisor exterior como se muestra en la ilustración para desenganchar los 3 ganchos y extraiga la cubierta del espejo exterior.

Coloque la mano aquí

Tire en esta dirección

AVISO:

Asegúrese de no aplicar fuerza en una dirección diferente de la que se muestra en la ilustración ya que los ganchos podrían dañarse.

OBSERVACIÓN:

Utilice un destornillador con la punta envuelta en cinta protectora si resulta difícil desenganchar los ganchos.
