INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Este procedimiento incluye la instalación de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí .gif)
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA BOMBA DE AGUA DEL MOTOR (ALOJAMIENTO DE LA ENTRADA DE AGUA)
(a) Coloque una junta nueva en el conjunto de la bomba de agua del motor (alojamiento de la entrada de agua).
OBSERVACIÓN:
No olvide limpiar las superficies de contacto.
(b) Instale el conjunto de la bomba de agua del motor (alojamiento de la entrada de agua) en el conjunto del bloque de cilindros con los 4 pernos.
Torque:
43 N·m {438 kgf·cm, 32 ft·lbf}
(c) Conecte el conector del conjunto de la bomba de agua del motor (alojamiento de la entrada de agua).

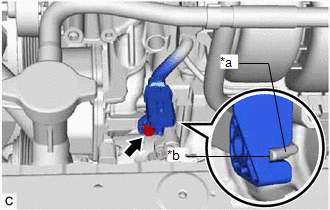

| (d) Alinee el saliente del conjunto de la bomba de agua del motor (alojamiento de la entrada de agua) con la muesca de la abrazadera del cable del sensor. |
|
(e) Utilice una llave de cubo de 8 mm para conectar el cable del sensor en el conjunto de la bomba de agua del motor (alojamiento de la entrada de agua) con el perno.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
(f) Conecte el conector del cable del sensor.
2. COLOQUE EL SUBCONJUNTO DE LA ENTRADA DE AGUA CON TERMOSTATO
Haga clic aquí
