EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto de la bomba de agua del motor (alojamiento de la entrada de agua).
Procedimientos necesarios después de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la batería se desconecta o se vuelve a conectar |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervisión de vista panorámica |
|
AVISO:
Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA ENTRADA DE AGUA CON TERMOSTATO
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA BOMBA DE AGUA DEL MOTOR (ALOJAMIENTO DE LA ENTRADA DE AGUA)

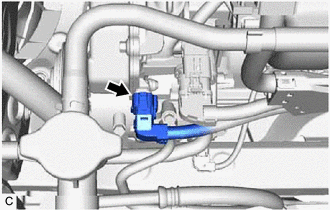

(a) Desconecte el conector del cable del sensor. |
|

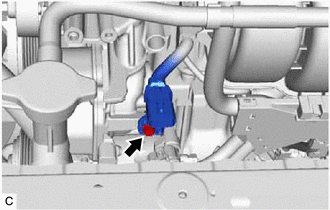

(b) Utilice una llave de cubo de 8 mm para extraer el perno y desconecte el cable del sensor del conjunto de la bomba de agua del motor (alojamiento de la entrada de agua). |
|

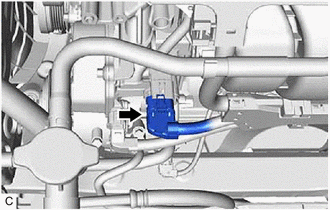

(c) Desconecte el conector del conjunto de la bomba de agua del motor (alojamiento de la entrada de agua). |
|
(d) Extraiga los 4 pernos y extraiga el conjunto de la bomba de agua del motor (alojamiento de la entrada de agua) del conjunto del bloque de cilindros. |
|

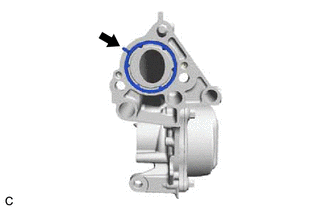

(e) Extraiga la junta del conjunto de la bomba de agua del motor (alojamiento de la entrada de agua). |
|
