INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL SENSOR DEL AIRBAG
(a) Compruebe si el interruptor de encendido está en la posición OFF.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

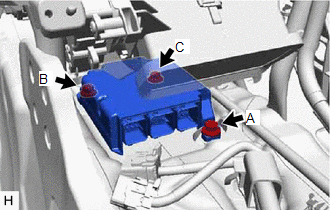

(c) Instale el conjunto del sensor del airbag con los 3 pernos. Torque: 17.5 N·m {178 kgf·cm, 13 ft·lbf} AVISO:
|
|

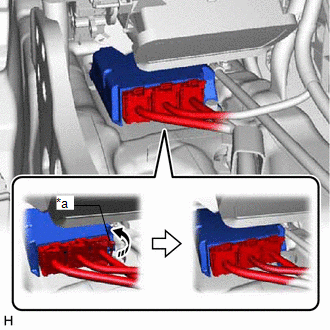

(d) Conecte de forma provisional el conector y, a continuación, mueva la palanca de bloqueo siguiendo la dirección de la flecha para conectar los conectores de forma segura.
AVISO:
Cuando conecte cualquier conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
*a | Palanca de bloqueo |
![]() |
Mueva en esta dirección. |
(e) Compruebe que las piezas instaladas del conjunto del sensor del airbag no estén flojas.
2. INSTALE EL CONDUCTO N° 1 DE LA CAJA DE LA CONSOLA (para tipo doble)
Haga clic aquí
3. INSTALE EL CONJUNTO DE LA MOQUETA DEL SUELO DELANTERO
Haga clic aquí
4. INSTALE EL PEDAL DEL ACELERADOR
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
5. INSTALE LA ALMOHADILLA DEL PEDAL DEL ACELERADOR
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
6. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
7. COLOQUE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO
Haga clic aquí
8. CONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA
9. INSTALE EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA
Haga clic aquí
10. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
11. INSTALE EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS
Haga clic aquí.
12. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí
13. INSTALE EL SUBCONJUNTO NO. 2 DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aquí
14. COLOQUE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL DERECHO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aquí
15. CONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
16. INSTALE EL ESTRIBO DE LA PUERTA TRASERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aquí
17. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA
18. INSTALE EL SUBCONJUNTO DE LA GUARNICIÓN DERECHA DEL CUBRETABLEROS
OBSERVACIÓN:
Siga el mismo procedimiento del lado izquierdo.
Haga clic aquí
19. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento del lado izquierdo.
Haga clic aquí
20. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Para asiento de tipo plegable: haga clic aquí
Para asiento de tipo fijo: haga clic aquí
21. INSTALE EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO
Para asiento de tipo plegable: haga clic aquí
Para asiento de tipo fijo: haga clic aquí
22. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA
Haga clic aquí
23. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO
para asiento manual: haga clic aquí
para asiento eléctrico: haga clic aquí
24. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO DERECHO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
para asiento manual: haga clic aquí
para Power Seat: haga clic aquí
25. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO
Haga clic aquí
26. REALICE LA CALIBRACIÓN DEL PUNTO CERO DEL SENSOR DE VELOCIDAD DE DERRAPE Y ACELERACIÓN
(a) Cuando se sustituye el conjunto del sensor del airbag, lleve a cabo el aprendizaje del punto cero del sensor de velocidad de derrape y aceleración.
Sin sistema del freno de estacionamiento eléctrico: haga clic aquí
Con sistema del freno de estacionamiento eléctrico: haga clic aquí
Para sistema AWD del control de par dinámico: haga clic aquí
