INSPECCION EN EL VEHICULO
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Consulte la tabla de diagnosticos de problemas.
Haga clic aqui .gif)
PROCEDIMIENTO
1. QUITE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aqui
2. EXTRAIGA LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aqui
3. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aqui
5. INSPECCIONE EL AISLANTE DE MONTAJE TRASERO DEL MOTOR

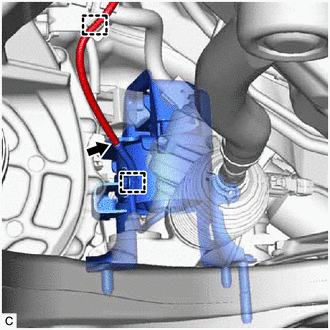

| (a) Desenganche las 2 abrazaderas para separar la manguera de vacio. |
|
(b) Desconecte la manguera de vacio.

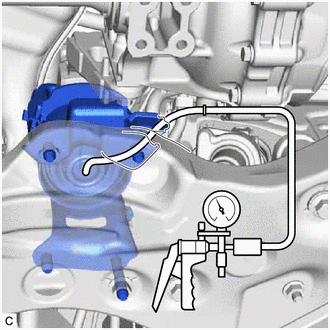

| (c) Utilice una bomba de vacio para aplicar un vacio de 80 kPa (600 mmHg, 23.6 Hg.pulg.) y espere 1 minuto. |
|
(d) Compruebe que no haya cambios en el movimiento de la aguja del medidor de la bomba de vacio.
OK:
Persiste la presion de vacio.
(e) Asegurese de que no haya fugas de liquido debido a la rotura del diafragma.
(f) Conecte la manguera de vacio.
(g) Enganche las 2 abrazaderas para instalar la manguera de vacio.
6. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aqui
7. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aqui
8. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aqui
9. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aqui
Componentes
ExtracciOnUbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*A Sin sistema de
llave inteligente *B
para tipo compatible con Toyota Entune Remote Connect
*1 CONJUNTO DEL
INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS
*2 CONJUNTO DEL
INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO ...
Datos De Imagen Fija
DATOS DE IMAGEN FIJA COMPRUEBE LOS DATOS DE IMAGEN FIJA
(a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream. (d) Entre a los siguientes menus: Body Electrical / Navigation System / Trouble Codes. Body Electrical > Navigation Syst ...
Cortocircuito a masa en el interruptor de llamada de emergencia (B15C511,B15C513)
DESCRIPCION Si el DCM (transceptor de la unidad telematica) detecta un error de comunicacion entre el DCM y el subconjunto de la caja de la consola del techo (interruptor (SOS) manual) como resultado de la autocomprobacion del DCM, se almacenara este DTC.
