INSPECCIÓN EN EL VEHÍCULO

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

3. EXTRAIGA EL TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí

4. EXTRAIGA EL DISCO TRASERO

Haga clic aquí

5. INSPECCIONE LA HOLGURA DEL COJINETE DEL CUBO DEL EJE TRASERO

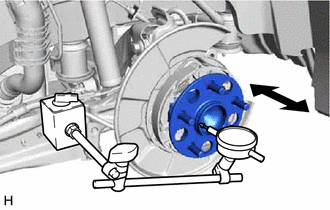

(a) Mida la holgura cerca del centro del cubo del eje trasero con un indicador de cuadrante con base magnética.

Holgura máxima:

0.05 mm (0.00196 pulg.)

AVISO:

  • Asegúrese de que el indicador de cuadrante esté perpendicular a la superficie de medida.
  • Mantenga el imán del indicador de cuadrante alejado del conjunto del cojinete y el cubo del eje trasero.

OBSERVACIÓN:

Si el espacio libre supera el valor máximo especificado, sustituya el conjunto del cubo y cojinete del eje trasero.

6. INSPECCIONE LA DESCENTRALIZACIÓN DEL CUBO DEL EJE TRASERO

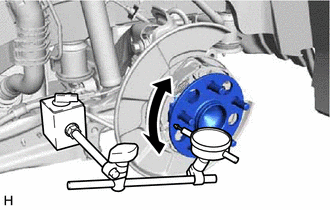

(a) Con un indicador de cuadrante con base magnética, mida el descentramiento de la superficie del cubo del eje trasero, fuera de los pernos del cubo del eje trasero.

Descentramiento máximo:

0.05 mm (0.00196 pulg.)

AVISO:

  • Asegúrese de que el indicador de cuadrante esté perpendicular a la superficie de medida.
  • Asegúrese de instalar la punta del indicador de cuadrante hacia el exterior de los pernos del cubo del eje trasero.
  • Mantenga el imán del indicador de cuadrante alejado del conjunto del cojinete y el cubo del eje trasero.

OBSERVACIÓN:

Si el descentramiento supera valor máximo especificado, sustituya el conjunto del cubo y cojinete del eje trasero.

7. INSTALE EL DISCO TRASERO

Haga clic aquí

8. INSTALE EL TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí

9. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

10. AJUSTE EL FRENO DE ESTACIONAMIENTO

Haga clic aquí

11. COLOQUE LA RUEDA TRASERA

Haga clic aquí

Componentes
COMPONENTES ILUSTRACIÓN *1 TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO *2 CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO *3 DISCO TRASERO ...
