EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí .gif)
2. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO
Haga clic aquí
3. EXTRAIGA EL TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO
Haga clic aquí
4. EXTRAIGA EL DISCO TRASERO
Haga clic aquí

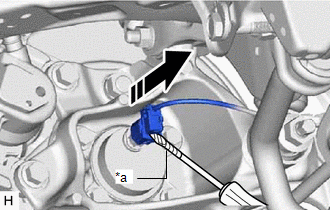

5. DESCONECTE EL CABLE DEL SENSOR DE CONTROL DE DERRAPE
| (a) Utilice un destornillador con la punta envuelta en cinta protectora y desconecte el cable del sensor del control de derrape del conjunto del cubo y el cojinete del eje trasero. AVISO: Tenga cuidado de no dañar el conjunto del cubo y cojinete del eje trasero o la cubierta del conector. |
|

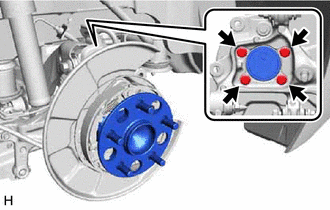

6. EXTRAIGA EL CONJUNTO DE CUBO Y COJINETE DEL EJE TRASERO
| (a) Retire los 4 pernos y el conjunto del cubo y el cojinete del eje trasero del subconjunto del soporte del eje trasero. |
|
