INSPECCIÓN

PROCEDIMIENTO

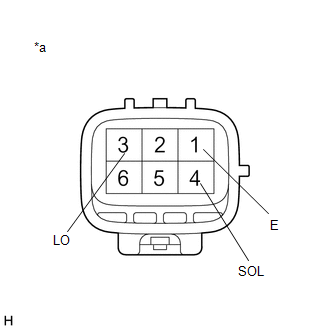

1. INSPECCIONE EL CONJUNTO DEL FARO IZQUIERDO (para intermitentes tipo bombilla)

*a

Componente sin mazo de cables conectado

(Conjunto del faro izquierdo)

(a) Aplique tensión de la batería al conjunto del faro izquierdo y compruebe si la pantalla de las luces de cruce/luces de carretera funciona correctamente.

OK:

Estado

Condición especificada

Terminal positivo (+) de la batería → Terminal 4 (SOL)

Terminal negativo (-) de la batería → Terminal 1 (E)

Funciona correctamente

Si el resultado no es el especificado, sustituya el conjunto izquierdo de los faros.

(b) Aplique tensión de la batería al conjunto del faro izquierdo y compruebe si se enciende la luz.

OK:

Estado

Condición especificada

Terminal positivo (+) de la batería → Terminal 3 (LO)

Terminal negativo (-) de la batería → Terminal 1 (E)

Se encienden las luces de cruce/largas

Si el resultado no es el especificado, sustituya el conjunto izquierdo de los faros.

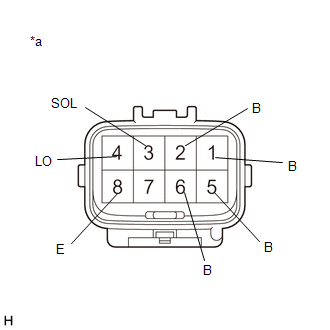

2. INSPECCIONE EL CONJUNTO DEL FARO IZQUIERDO (para intermitentes tipo LED)

*a

Componente sin mazo de cables conectado

(Conjunto del faro izquierdo)

(a) Aplique tensión de la batería al conjunto del faro izquierdo y compruebe si la pantalla de las luces de cruce/luces de carretera funciona correctamente.

OK:

Estado

Condición especificada

Terminal positivo (+) de la batería → Terminal 3 (SOL)

Terminal negativo (-) de la batería → Terminal 8 (E)

Funciona correctamente

Si el resultado no es el especificado, sustituya el conjunto izquierdo de los faros.

(b) Aplique tensión de la batería al conjunto del faro izquierdo y compruebe si se enciende la luz.

OK:

Estado

Condición especificada

Terminal positivo (+) de la batería → Terminal 4 (LO)

Terminal negativo (-) de la batería → Terminal 8 (E)

Se encienden las luces de cruce/largas

Terminal positivo de la batería (+) → Terminal 1 (B)

Terminal positivo (+) de la batería → Terminal 5 (B)

Terminal negativo (-) de la batería → Terminal 8 (E)

Las luces de estacionamiento y luces de conducción diurna se encienden

Terminal positivo (+) de la batería → Terminal 2 (B)

Terminal negativo (-) de la batería → Terminal 8 (E)

Los intermitentes delanteros se iluminan

Terminal positivo (+) de la batería → Terminal 6 (B)

Terminal negativo (-) de la batería → Terminal 8 (E)

Se enciende la luz de posición lateral

Si el resultado no es el especificado, sustituya el conjunto izquierdo de los faros.

3. INSPECCIONE EL CONJUNTO DEL FARO DERECHO (para intermitentes tipo bombilla)

*a

Componente sin mazo de cables conectado

(Conjunto del faro derecho)

(a) Aplique tensión de la batería al conjunto del faro derecho y compruebe si la pantalla de las luces de cruce/luces de carretera funciona correctamente.

OK:

Estado

Condición especificada

Terminal positivo (+) de la batería → Terminal 4 (SOL)

Terminal negativo (-) de la batería → Terminal 1 (E)

Funciona correctamente

Si el resultado no es el especificado, sustituya el conjunto derecho de los faros.

(b) Aplique tensión de la batería al conjunto del faro derecho y compruebe si se enciende la luz.

OK:

Estado

Condición especificada

Terminal positivo (+) de la batería → Terminal 3 (LO)

Terminal negativo (-) de la batería → Terminal 1 (E)

Se encienden las luces de cruce/largas

Si el resultado no es el especificado, sustituya el conjunto derecho de los faros.

4. INSPECCIONE EL CONJUNTO DEL FARO DERECHO (para intermitentes tipo LED)

*a

Componente sin mazo de cables conectado

(Conjunto del faro derecho)

(a) Aplique tensión de la batería al conjunto del faro derecho y compruebe si la pantalla de las luces de cruce/luces de carretera funciona correctamente.

OK:

Estado

Condición especificada

Terminal positivo (+) de la batería → Terminal 3 (SOL)

Terminal negativo (-) de la batería → Terminal 8 (E)

Funciona correctamente

Si el resultado no es el especificado, sustituya el conjunto derecho de los faros.

(b) Aplique tensión de la batería al conjunto del faro derecho y compruebe si se enciende la luz.

OK:

Estado

Condición especificada

Terminal positivo (+) de la batería → Terminal 4 (LO)

Terminal negativo (-) de la batería → Terminal 8 (E)

Se encienden las luces de cruce/largas

Terminal positivo de la batería (+) → Terminal 1 (B)

Terminal positivo (+) de la batería → Terminal 5 (B)

Terminal negativo (-) de la batería → Terminal 8 (E)

Las luces de estacionamiento y luces de conducción diurna se encienden

Terminal positivo (+) de la batería → Terminal 2 (B)

Terminal negativo (-) de la batería → Terminal 8 (E)

Los intermitentes delanteros se iluminan

Terminal positivo (+) de la batería → Terminal 6 (B)

Terminal negativo (-) de la batería → Terminal 8 (E)

Se enciende la luz de posición lateral

Si el resultado no es el especificado, sustituya el conjunto derecho de los faros.
