DESMONTAJE
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA BOMBILLA DEL INTERMITENTE DELANTERO (para los intermitentes de tipo de bombilla)

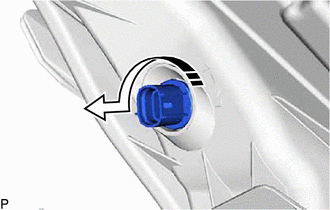

(a) Gire el portalámparas del intermitente delantero con la bombilla del intermitente delantero, como se muestra en la ilustración, y extráigalos como si se tratase de una unidad.
.png) |
Extraer en esta dirección |
(b) Extraiga la bombilla del intermitente delantero del zócalo.
2. EXTRAIGA EL ZÓCALO DE LOS INTERMITENTES DELANTEROS (para la bombilla de la luz de los intermitentes)
3. EXTRAIGA LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL DELANTERA (para los intermitentes de tipo de bombilla)

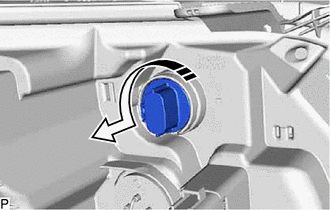

(a) Gire el tapón del zócalo de la luz de posición lateral delantera con la bombilla de la luz de posición lateral delantera, como se muestra en la ilustración, para extraerlos como una unidad.
|
|
Extraiga en esta dirección |
(b) Extraiga la bombilla de la luz de posición lateral delantera del tapón del zócalo de la luz de posición lateral delantera.
4. EXTRAIGA EL TAPÓN DEL ZÓCALO DE LAS LUCES INDICADORAS DELANTERAS (para los intermitentes de tipo de bombilla)
5. EXTRAIGA LA CUBIERTA POSTERIOR DEL FARO (para los intermitentes de tipo de LED)

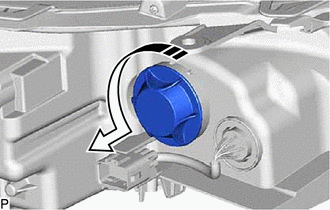

(a) Gire la cubierta posterior del faro como se muestra en la ilustración y extráigalo.
|
|
Extraiga en esta dirección |
6. EXTRAIGA LA CUBIERTA DEL FARO (para los intermitentes de tipo de LED)
| (a) Extraiga las 2 cubiertas de los faros. |
|
