EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Se muestran a continuación los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse una vez que se han extraído, instalado o sustituido las piezas durante la instalación/extracción del conjunto del faro.
Procedimiento necesario tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
*1: Solo al extraer e instalar o sustituir el conjunto de la cámara de televisión trasera | |||
Conjunto del parachoques delantero (con sistema de supervisión de vista panorámica) |
Ajuste de la vista de la cámara de televisión delantera |
Sistema de monitoreo de vista panorámica |
Para la inicialización para la calibración |
Sustitución o extracción e instalación de 2 piezas o más:
|
|
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL FARO

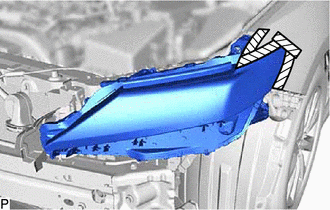

(a) Aplique cinta protectora alrededor del conjunto del faro como se muestra en la ilustración.
Cinta protectora |

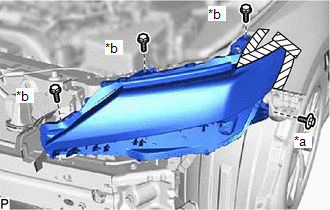

(b) Quite el perno y los 3 tonillos. |
|

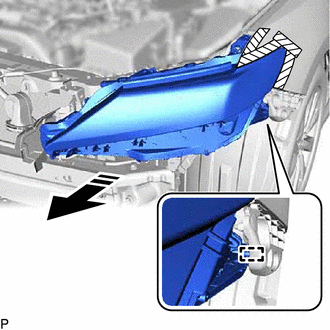

(c) Desenganche la guía para separar el conjunto del faro tal y como se muestra en la ilustración.
Extraiga en esta dirección |
(d) Para intermitentes tipo de bombilla:
(1) Desenganche la abrazadera.
(e) Desconecte cada conector para extraiga el conjunto del faro.
