1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL ESPEJO EXTERIOR

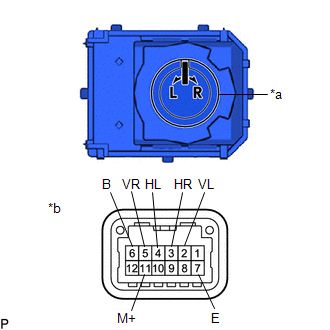

(a) Inspeccione el interruptor de selección del espejo y el interruptor de ajuste de la superficie del espejo.
(1) Gire el interruptor de selección del espejo a la posición L (izquierda).
(2) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar (para el lado izquierdo):
|
|
(3) Gire el interruptor de selección del espejo a la posición R (derecha).
(4) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar (para el lado derecho):
Conexión del tester | Condición |
Condición especificada |
---|---|---|
5 (VR) - 6 (B) 11 (M+) - 7 (E) |
Arriba | Inferior a 1 Ω |
Desactivado | 10 kΩ o superior | |
5 (VR) - 7 (E) 11 (M+) - 6 (B) |
Abajo | Inferior a 1 Ω |
Desactivado | 10 kΩ o superior | |
3 (HR) - 6 (B) 11 (M+) - 7 (E) |
Izquierda | Inferior a 1 Ω |
Desactivado | 10 kΩ o superior | |
3 (HR) - 7 (E) 11 (M+) - 6 (B) |
Derecha | Inferior a 1 Ω |
Desactivado | 10 kΩ o superior |
Si el resultado no es el especificado, sustituya el conjunto del interruptor del espejo exterior.

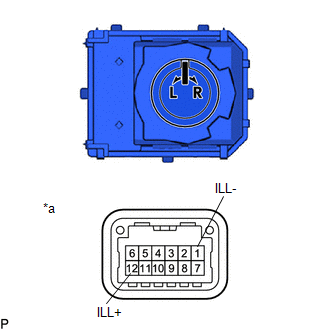

(b) Compruebe si el LED se ilumina.
(1) Aplique tensión de la batería auxiliar al conjunto del interruptor del espejo retrovisor exterior y compruebe si se enciende el LED. OK:
Si el resultado no es el especificado, sustituya el conjunto del interruptor del espejo exterior. |
|
