Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL BASE DEL REPOSABRAZOS SUPERIOR DE LA PUERTA DELANTERA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL ESPEJO EXTERIOR

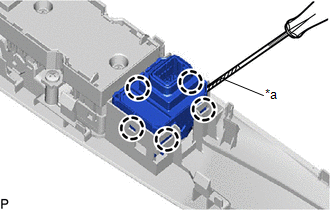

(a) Utilice un destornillador para desenganchar los 5 ganchos y extraer el conjunto del interruptor del espejo exterior.

OBSERVACIÓN:

Envuelva con cinta la punta del destornillador antes de utilizarlo.

*a

Cinta protectora
