INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN/AVISO/OBSERVACIÓN
ADVERTENCIA:

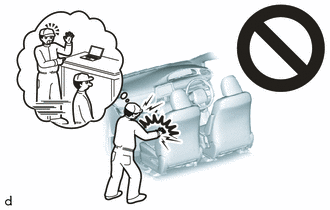

Asegúrese de seguir los procedimientos de extracción e instalación de los sensores del airbag lateral de la puerta de manera correcta.
.png)
PROCEDIMIENTO
1. INSPECCIONE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA (para Vehicle not Involved in Collision)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
.gif)
2. INSPECCIONE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA (para Vehicle Involved in Collision and Airbag not Deployed)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
(b) Compruebe visualmente si hay defectos en los sensores del airbag lateral de la puerta si alguna puerta delantera del vehículo o área circundante de alguna de las puertas delanteras estuviera dañada.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el sensor del airbag lateral de la puerta por uno nuevo.
3. INSPECCIONE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA (para Vehicle Involved in Collision and Airbag is Deployed)
(a) Cuando se han desplegado los airbags debido a una colisión, asegúrese de sustituir todos los sensores de los airbags laterales de las puertas en las áreas dañadas (cualquier lugar que necesite reparación).
(b) Compruebe visualmente los sensores de los airbags laterales de las puertas ubicados en áreas sin daños en busca de defectos.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto o si un sensor del airbag lateral de la puerta ha detectado una colisión importante, sustituya el sensor del airbag lateral de la puerta por uno nuevo.
