EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de extraer, instalar o sustituir las piezas durante la extraccion/instalacion del sensor de presion del combustible.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
| Inspeccion posterior a la reparacion |
|
|

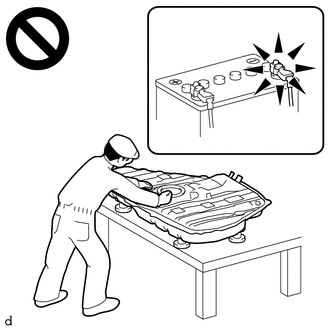

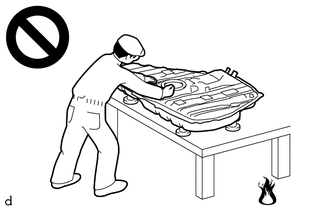

ADVERTENCIA:
.png)
.png)
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui .gif)
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui
2. DESCARGUE LA PRESION DEL SISTEMA DE COMBUSTIBLE
Haga clic aqui
3. DESCONECTE EL CABLE DEL terminal NEGATIVO DE LA BATERIA
AVISO:
Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.
Haga clic aqui
4. EXTRAIGA EL COLECTOR DE ADMISION
Haga clic aqui
5. EXTRAIGA EL SENSOR DE PRESION DE COMBUSTIBLE

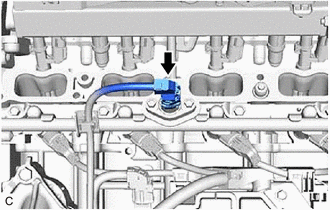

| (a) Desconecte el conector del sensor de presion de combustible. |
|

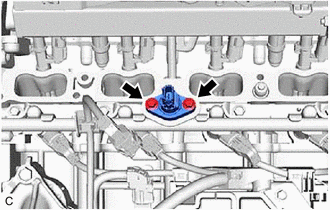

| (b) Utilice una llave de cubo de 8 mm para extraer los 2 pernos, el sensor de presion del combustible y el soporte del sensor de presion del combustible No. 1 del tubo de descarga de combustible. |
|
Componentes
