INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DE LA ENTRADA DE AGUA CON TERMOSTATO
ADVERTENCIA:
.png)
OBSERVACIÓN:

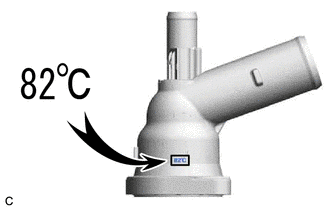

La temperatura de apertura de la válvula viene inscrita en el subconjunto de la entrada de agua con termostato.
(a) Sumerja el subconjunto de la entrada de agua con termostato en agua y, a continuación, caliente el agua gradualmente.
AVISO:
No permita que el agua entre en contacto con el conector del subconjunto de la entrada de agua con termostato.
(b) Asegúrese de que la válvula del subconjunto de entrada de agua con termostato se abre a la temperatura especificada.
Temperatura estándar de apertura de la válvula:
De 80 a 84 °C (de 176 a 183 °F)
Si el resultado no es el especificado, sustituya el subconjunto de la entrada de agua con termostato.

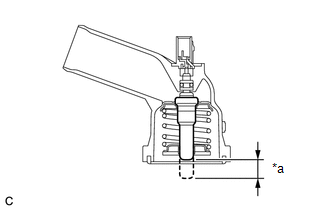

| (c) Compruebe la carrera de la válvula. Carrera estándar de la válvula: 8.0 mm (0.315 pulg.) o más a 95°C (203°F) Si el resultado no es el especificado, sustituya el subconjunto de la entrada de agua con termostato. |
|
(d) Compruebe si la válvula está completamente cerrada cuando el subconjunto de la entrada de agua con termostato está a baja temperatura (por debajo de 72 °C (162 °F)).
Si no está completamente cerrada, sustituya el subconjunto de la entrada de agua con termostato.
(e) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
1 - 2 | Siempre |
10.6 a 14.2 Ω |
Si el resultado no es el especificado, sustituya el subconjunto de la entrada de agua con termostato.
