INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO (CONJUNTO DE LAS LUCES TESTIGO)

(a) Aplique tensión de la batería al conector y compruebe el estado del indicador ON/OFF del airbag del pasajero (conjunto de las luces testigo).

OK:

Conexión

Resultado

Terminal positivo de la batería (+) - 10 (IG+)

Terminal negativo de la batería (-) - 5 (PAON)

"ON" se enciende

Terminal positivo de la batería (+) - 10 (IG+)

Terminal negativo (-) de la batería - 4 (P-AB)

"OFF" se enciende

Si el resultado no es el especificado, sustituya el indicador ON/OFF del airbag del pasajero (conjunto de las luces testigo).

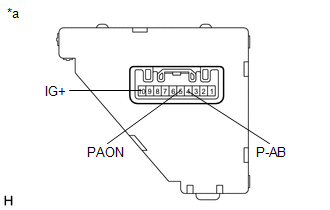

*a

Componente sin mazo de cables conectado

(Indicador ON/OFF del airbag del pasajero (conjunto de las luces testigo))
